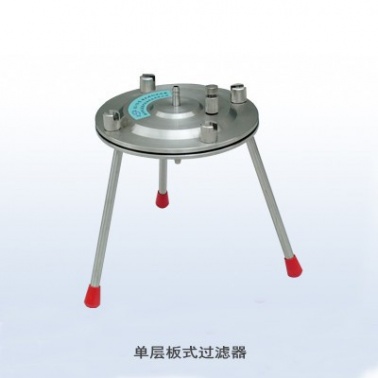

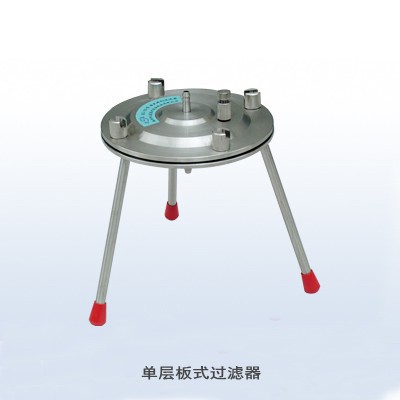

绍兴卫星 BG-100型（单层）板式单向过滤器

一、过滤器概述：

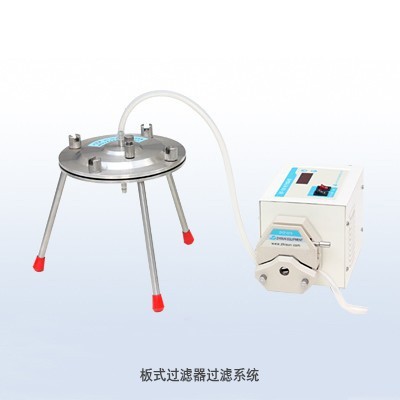

    绍星牌 BG系列（单向）单层板式过滤器有四种型号，均选用优质304或316L不锈钢材料制成，能耐酸碱，具有滤速快、寿命长、结构合理、使用方便等优点。广泛用于化工、医院、药生命科学等领域。该滤器选配微孔滤膜和蠕动泵组成板式过滤器过滤系统。供大专院校、科研单位、药厂、医院等作培养基、血液制品、药液的除菌或澄清过滤用。

二、单层板式过滤器主要技术指标：

备注：

  １、上表每种型号的过滤器能承受最大压力为0.6MPa；

  ２、上表水流量测试时，选用的压力是0.2MPa，选用的微孔滤膜孔径是0.8μm。

三、板式单向过滤器使用方法：

  1、将螺帽和排气阀下端螺栓按逆时针方向选出，若螺帽较紧，可先用扳手扳松。拆成滤器上体、滤器下体、双层夹板、滤膜挡板、排气阀、螺帽、扳手、柱脚，然后将每个部件清洗干净。

  2、将滤膜挡板防止滤器下体的硅胶圈上，有众多小孔面朝下，环圈面朝上，将洗刷好的微孔滤膜平铺在滤膜挡板的环圈面上。

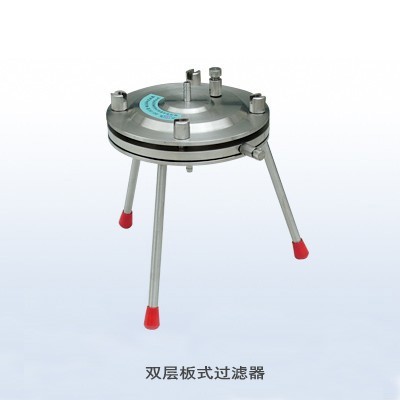

  3、如双层，将双层夹板的四个孔对准滤器下体的四个螺栓放入，再将另一块滤膜挡板放置双层夹板的硅胶圈上，有众多小孔面朝下，环圈面朝上，滤膜挡板的圆周覆盖硅胶圈，将洗刷好的微孔滤膜平铺在滤膜挡板的环圈面上。

  4、将滤器上体的四个孔对准滤器下体四个螺栓合拢，分别将四颗螺帽旋入。为了防止微孔滤膜高温灭菌时收缩破裂，螺帽不要旋的太紧。

  5、将排气阀下端螺栓旋入滤器上体的螺孔上。若双层，将较小只排气阀下端螺栓入双层夹板螺孔上。

  6、将滤器用清洁纱布包扎好，放入灭菌器内的灭菌。

  7、将三柱脚的螺孔旋入滤器下体的螺栓上，支撑过滤器。用扳手将螺帽旋紧，用力要对称平均。

  8、刚向过滤器传输过滤液体时，要将排气阀打开（排气阀上部的螺栓向逆时针方向旋送，切记不好旋出），待滤器内空气排除，过滤液体顺畅流动后，将排气阀上部螺栓按照顺时针方向旋紧，关闭排气阀。

四、板式过滤器安装图示：

五、过滤器选购注意事项：

  1、板式过滤器出厂时默认不配微孔滤膜、蠕动泵，选购微孔滤膜、蠕动泵组成板式过滤器过滤系统，均需另购。

  2、微孔滤膜必须平铺在滤膜挡板中间，不要偏出，防止造成渗液。

  3、过滤器使用完毕后，必须立即清洁，特别是排气阀的排气孔需清洗干净，烘干后用清洁纱布包妥存放，严防碰撞。

  4、过滤器上的胶圈用久后容易损坏，如发现漏气，要及时更换损坏零件。

六、单层板式过滤器部件配置：

  滤器上体1只，滤器下体1只，螺帽4颗（BG-100型和BG-300型是各6颗），排气阀1只，双层夹板1块，滤膜挡板1块，扳手1只，柱脚3只。
