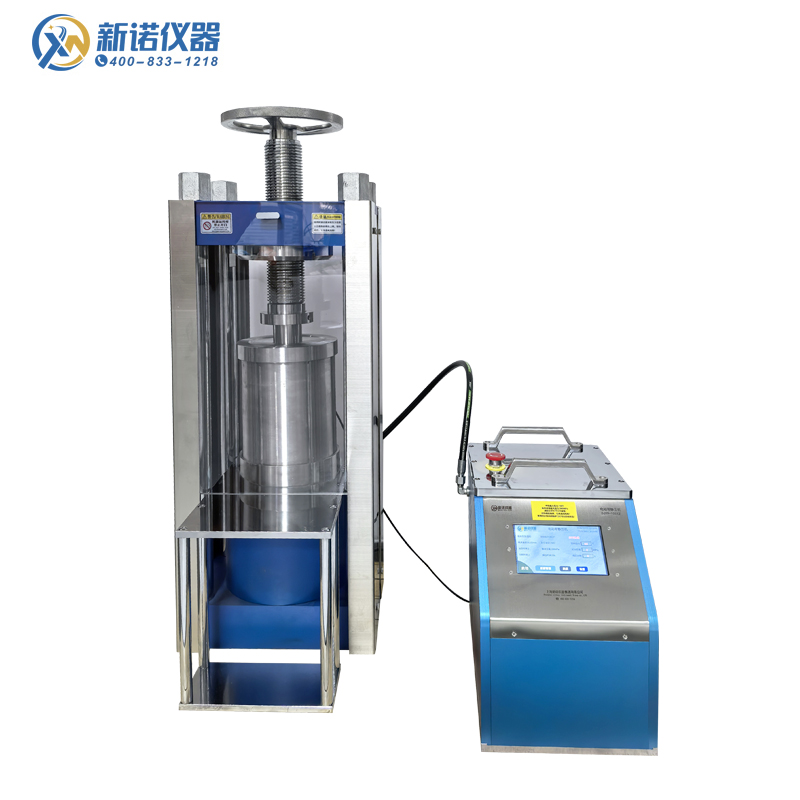

上海新诺 DJYP-65TZ型 电动等静压压片机，电动65吨/Φ50×150mm

一、仪器概述：

等静压机适合对样品成型的均匀度/密度要求比较严格的用户，可以通过等静压腔体对粉末直接成型，也可以将已经成型的样品进行二次施压成型使其密度更均匀，现已广泛应用于科研、教学、检测、制药、催化、化工等实验室各个行业。

新诺DYJP-TZ系列采用电动液压驱动，分体式结构，智能化的程序控制系统，安全可靠的防护装置，制样完毕可轻松拖动等静压腔体至取样平台，其操作简便，取样方便，适合需要大吨位、大物件样品的等静压实验。

二、新诺DJYP-TZ系列大吨位等静压机主要技术参数：

备注：部分为我新诺特有指标，可根据客户需求定做改进等静压机。

三、机器操作指南：

1、设置步骤：

插上电源，启动开关，设备进入通电阶段，屏幕自动亮起，进入主界面，按下屏幕【设置】按钮，进入压力设置页面：

如上图1（主界面）

压力设置：

>加压阶段：1-5阶段，任意设置；

>模具类型：圆形、方形、异形（任选）。当选择圆形时，需准确输入模具直径；选择方形时，需准确输入模具长宽尺寸；当模具非圆形或标准方形时，则只能选择模具为异形，则不需要输入模具尺寸，当然，也就无法自动计算模具承受压强。

>压力设定：当选择加压阶段为“1”时，则只能设置1条加压数据，以此类推；选择几个加压阶段，就只能设置几条加压数据；加压值是上升的，后面的阶段不能小于前面的压力值，但最大不能超过压片机压力值。每个阶段均可以独立设置补压值和保压时间，当您不需要多段加压时，建议加压阶段设置为“1”即可，达到压力值即进入保压阶段。

>补压设定：样品在加压过程中会变型，因此压力会有所下降，当降到我们设定的下限值时会启动自动补压。设定压力和补压设定差值默认是0.3T，如果我们不想频繁补压可修改补压设定值。

>保压时间：不限时（N秒）任意设置，当您不需要太长时间保压时，建议时间设置少一点，可以更快泄压，更快取样。

>模具压强：根据设定的压力值、模具类型和模具尺寸，自动计算出模具承受压强。特别提醒，小规格模具要特别注意模具承压上限，切勿随意设定压力值，以免模具损坏。

2（压力设置界面）

其他设置：

设置系统时间：点击时间设置后面的小方框，便可以直接修改时间，修改完成后要再次点击【设定时间】按方能保存。

蜂鸣器：默认出厂时都是【开】，如不用点击便可关闭。

亮度：直接在方框内修改所需亮度，设置后要再次点击【设定亮度】

脱模压力设置：小模具特别注意，脱模压力不宜过大；如遇大模具无法脱模时，可适当增加脱模压力，但务必要注意模具规格的变化，不要轻易设置。

如上图3（其他设置界面）

>保存和返回：当所有数据设定完毕时，必须点击保存按钮方能保存，进入主界面后，可启动加压程序；当不需要改动数据时，可直接点击返回按钮，回到主页面。

2、启动加压：

当压力设置完毕后，可点击主界面启动按钮，开始加压请关注主界面实时压力数据，和模具实际情况，及时调整机器状态；如遇紧急情况，可点击屏幕中的停止按钮，停止加压；也可直接按下机器顶部的急停开关按钮，紧急停止机器工作。

如上图4（启动加压阶段）

2、数据管理：

每次启动加压数据均自动保存，方便对比和查看，删除或清空，并可通过U盘导出。

五、保养及注意事项：

1、加压时将腔体压杆放在丝杠头中心的位置，稍微旋转一下丝杠，顶住压杆帽。

2、使用时不要超过本机的最大压力与腔体能承受的最大压强，否则会影响压片机的使用寿命，甚至造成危险。

3、油缸不要超过本机的最大行程，否则会导致拉簧变形，油缸无法回到初始位置。

4、压片机液压油使用68号抗磨液压油【耐高压】型为宜；

5、每次试验完毕，要及时清理机器表面的残留物，定期在丝杠处加润滑油或凡士林，避免丝杠生锈影响使用。

6、整机保养：长时间不用时，建议将压片打上一点压力，拧紧放油阀杆，然后拧紧注油孔螺钉。

7、 使用中有任何问题可拨打下方服务热线，由工程师电话或视频指导操作。

由衷的感谢您选择我公司产品，我们将尽最大努力为您提供服务，谢谢！
