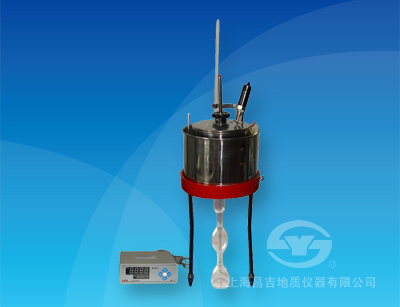

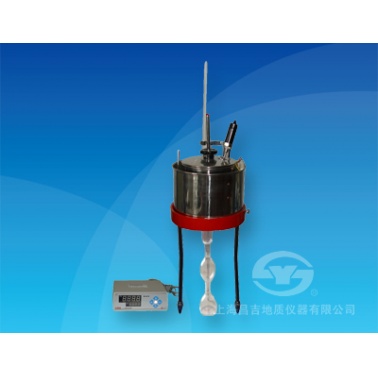

上海昌吉 WNE-1C型 沥青恩格拉粘度计

一、仪器概述：

    WNE-1C型 恩格拉粘度计是按照中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0622-1993《沥青恩格拉粘度试验（恩格拉粘度计法）》、中华人民共和国标准GB/T 266《石油产品恩氏粘度测定法》及上海市企业标准Q/YXYY11《WNE-1A型恩氏粘度计》规定的要求制造的，适用于测定沥青或其它石油产品在一定温度、容积的条件下，从恩格拉粘度计流出的时间（秒）与蒸馏水在25℃时流出的时间（秒）之比，即为沥青或其它石油产品的恩格拉粘度，单位为恩格拉度。

    该仪器专用于沥青的测试，其它石油产品测试时蒸馏水的温度、接受瓶的容积等略有不同。

二、主要技术特点：
  1、仪器由试验器和温度控制器组成，台式结构，内、外锅全部采用不锈材料，内锅的内部经过特殊处理，其光洁度符合试验的要求。
  2、温度控制器采用具有P、I、D位式调节功能的数字式温控仪，参数设置方便，控温精度高。

三、主要技术参数及指标
  1、标准水值：             (51±1)秒[标准水温(20±0.1)℃、200ml水时，可以换算成(25±0.1)℃、50ml水时]；
  2、测定温度：             (0～100)℃；
  3、控温精度：            ±0.1℃；
  4、温度计：                符合T 0622标准要求；
  5、量瓶规格：            100ml；
  6、内锅：                   材料为不锈钢；
  7、电加热器功率：     550W；
  8、电子秒表精度：     1/100秒（用户自备）。
  9、外形尺寸：            200㎜×200㎜×400㎜（长×宽×高、不含温控仪）。

四、选配件（用于按GB/T266标准的恩氏粘度测试）
  1、接受瓶 （200ml）                    2只
  2、恩氏温度计 0～60℃、分度0.5℃      1支
  3、恩氏温度计 50～110℃、分度0.5℃    1支

五、WNE-1C沥青恩格拉黏度计仪器配套清单（出厂标配）

六、WNE-1C沥青恩格拉黏度计仪器安装所需试剂、器材

七、用户须知：

   1、仪器安装所需试剂、器材由用户自备。

   2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

   3、使用本仪器前应仔细阅读使用说明书及行业标准。

   4、因仪器日新月异，每批次产品可能略有不同，以实样为准。

WNE-1C型 沥青恩格拉粘度计操作规程和使用维护说明

一、安装调试操作规程：

  1、仪器应放置在平整、牢固﹑无腐蚀性气体的工作台上，按照说明书的要求组装好专用三角架，将外锅、内锅安装在专用三角架上。

  2、将手动搅拌器、控温仪的温度传感器、恩氏温度计、加热器、接受瓶等安装到位，并将加热管连线插头、传感器连线插头插到控温仪的插座上。

  3、检查仪器的工作状态应符合说明书所规定的工作环境和工作条件，供电电源应有良好的接地端，仪器外壳必须处于良好的接地状态。

  4、用航空汽油或酒精清洗内锅内壁及流出嘴，并用干净柔软的软布擦净，然后安装在外锅上。

  5、调整三角架的调节螺钉初步调整液面的水平，将木塞杆插入流出管内。

  6、将已经过筛和预热到稍高于规定温度2℃左右的试样注入内锅，并须使其液面稍高于三个水准尖顶的尖端，此时试样液位为水平状态，盖好内锅盖，插好温度计。注意：试样中不应产生气泡。

  7、向外锅内注入水（80℃以上注入润滑油），接通控温仪电源，设定好试验所需要的温度，打开电源开关，恒温浴开始加热。

  8、恒温浴加热过程中应边加热边用手搅动手动搅拌器，当锅内温度达到并恒定在设定温度后，继续搅拌约5分钟，使恒温浴的温度均匀且稳定。注意：必须使恒温浴的温度均匀且稳定，否则将影响测量的结果。

  9、待试样中的温度计恰好达到规定温度后，迅速提起木塞，同时开动秒表，当接受瓶中的试样正好达到50毫升的标线时（泡沫不予计算），立即停住秒表。

  注意：提起木塞和开动秒表的动作要一致、协调，否则将影响测量的准确性。

  10、连续测定两次，取两次秒表读数的平均值，按计算公式算出试样的恩格拉度。

  11、每次测定结束后，关闭电源，将内、外锅及接受瓶洗净、揩干。

二、注意事项：

  1、外锅内未注入水（或润滑油）时，禁止打开控温仪使加热管加热，防止损坏测量系统。

  2、80℃以上注入润滑油的规格是50℃运动粘度为(20～60) mm2/s，开口杯法闪点不低于180℃。

  3、当室温低于0℃时，请将水槽内的水放尽，防止结冰损坏器件！
