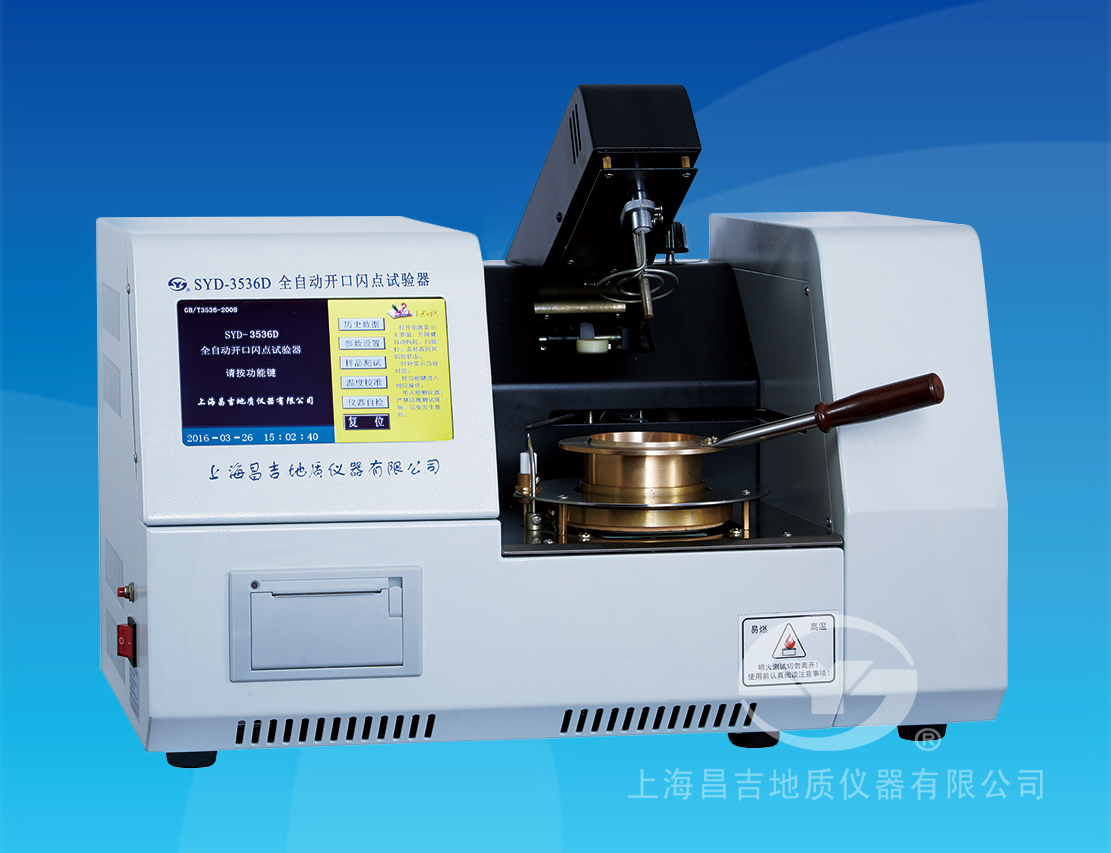

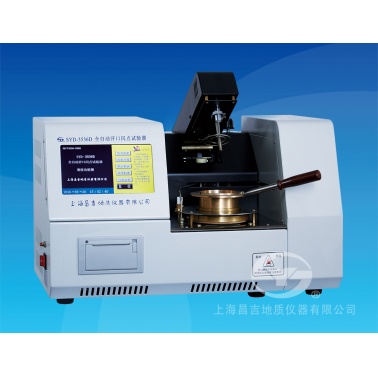

上海昌吉 SYD-3536D型 全自动开口闪点试验器（触摸屏）

一、仪器概述：

    SYD-3536D型 全自动开口闪点试验器，是根据中华人民共和国标准GB/T 3536-2008《石油产品 闪点和燃点的测定 克利夫兰开口杯法》所规定的要求设计制造的，适用于按该标准规定的方法，测定除燃料油以外的、开口杯闪点高于79℃的石油产品的闪点和燃点。

    本仪器是一款全自动的开口闪点试验器，是理想的同类进口仪器的替代产品，可广泛用于铁路、航空、电力、石油行业及科研部门。

二、主要技术特点

  1、本仪器采用彩色液晶大屏幕显示，触摸屏式键盘，全中文人机对话界面，对预期闪点、试样标号、大气压强、试验日期等参数，具有提示菜单和导向式输入工作方式。

  2、模拟跟踪显示温升与试验时间的函数曲线，具有中文误操作软件提示修改功能，配有试验日期、试验时间等参数提示功能。

  3、配有标准232计算机标准接口（可外接USB），可存储10屏、120组历史数据,与计算机相连可大容量存储数据并可长期保存。

  4、自动校正大气压强对试验的影响并计算修正值。

  5、微分检测，系统偏差自动修正。

  6、划扫、检测、打印数据自动完成，试验臂自动升起和落下。

  7、电子引火气体火焰，强制风冷（注：手动点火按键位于仪器箱体左侧）。

二、主要技术参数及指标

  1、工作电源：     AC（220±10%）V、 50Hz；

  2、温度测量：     量程：室温～400℃；

                            温度显示单位：0.1℃；

  3、重复性：        ≤8℃（闪点和燃点）；

  4、再现性：        ≤17℃（闪点）、≤14℃（燃点）；

  5、升温速度：     符合GB/T3536标准；

  6、点火方式：     气体火焰，用电子点火方式点燃；

  7、环境温度：     (10～40)℃；

  8、相对湿度：     ≤80%；

  9、整机功耗：     不大于500W；

  10、外形尺寸：   (升降臂未抬起时) 520㎜×360㎜×310㎜（长×宽×高）；

                            (升降臂抬起时)   520㎜×360㎜×420㎜（长×宽×高）。

四、SYD-3536D型 全自动开口闪点试验器配套清单（出厂标配）

五、SYD-3536D型 开口闪点全自动试验器安装所需试剂、器材

六、用户须知：

   1、仪器安装所需试剂、器材由用户自备。

   2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

   3、使用本仪器前应仔细阅读使用说明书及行业标准。

   4、因仪器日新月异，每批次产品可能略有不同，以实样为准。

SYD-3536D型 全自动开口闪点和燃点试验器 - 产品维护使用保养

一、测试前的准备

  1、在使用本仪器前应仔细阅读使用说明书。仔细阅读GB/T3536-2008,熟悉标准所阐述的试验方法；
  2.、将仪器平稳的放在仪器台面上，电源线插入AC220V仪器三芯插座，应有良好的接地电源。液化气或乙炔气经减压阀接入气源插孔内并检查是否漏气；
  3、 试验油杯用石油醚清洗干净。

二、试验步骤
  1、打开电源开关，显示屏显示产品名称，扫描装置自动复位，升降臂自动升起，时钟开始计时此时仪器处于正常，否则仪器没有完成复位状态时钟不走，仪器处于不正常状态。
  2、将清洁的油杯加入试样至刻度线放入加热浴内（注意不要碰到玻璃传感器），参数设置时应选择正确的设置参数值，需要做燃点可将燃点选项选（是），否则选（否）按标准要求粘稠度较大的或固体试样应将试样加热再进行试验，粘稠度较小直接试验。
  3、 试验过程（1）：
    ①、若该油样为润滑油，其闪点温度为230℃，应设置温度为230℃，若不知油样闪点温度时，应设置闪点临界值（180℃判别临界值），再由低温到高温设置；
    ②预置试油标号、油样的顺序号便于记录，可记录1～999编号；
    ③修正压强值，参阅GB/T3536-2008标准可输入大气压强值，按下列公式计算：
按下列公式计算 Tc=To+0.25(101.3-p To---- 观察闪点   p-----环境大气压,kPa
本公式精确修正仅限在大气压为98.0-104.7kPa范围之内。
    ④参数设置完成后，按“保存退出”键返回主界面，按“样品测试”键进入界面。按“开始”键此时试验臂自动下降进入测试工作界面。界面显示当前温度，进入控制温度状态，（3536D型电子点火----电子点火装置每一分钟点火一次点燃火嘴将气源点燃，点10分钟后不再点燃由于气源过气较慢待3-4四分钟后用点火枪点燃引火嘴并调整火焰高度为3～4㎜，【初次实验时调整】）仪器进入自动测试状态，打印机指示灯亮，仪器显示升温和试验时间，试验过程符合GB/T3536-2008标准。
    ⑤当预置温度值偏低并达到上限时需继续试验请按滞后温度每按一次温度延后10℃。仪器按规定的升温速率开始升温，当温度达到预置温度前20℃时，每2℃开始扫描检测一次当温度达到闪点值仪器自动检测到闪点值，液晶屏锁住当前温度值、试验时间，（如设置燃点试验继续加温，到燃点温度时闪点燃烧持续5秒钟大臂自动上升，杯盖会自动出来将燃烧油熄灭，按复位键杯盖自动返回），数据被存储（实验失败，数据不被存储），打印试验数据，自动关闭气源阀门。

  4、试验过程（2）：
    ①若该试样粘稠度较大或固体，应将试样用容器在加热板上加热至液体，加热温度应低于闪点前56℃，在加热试样的同时应将仪器同时加热，加热温度应与试样温度接近，在将试放入加热浴内，设置闪点温度即可进行闪点试验，试样成膜的应在闪点前用玻璃试棒将膜轻轻拨一拨否则会影响检测灵敏度；
    ②、严禁将固体试样直接放入油杯直接加热，直接加热会损坏温度传感器；
    ③、试验结束后应立即清洗油杯干净否则影响下次试验；

三、几种测试过程说明：
  1、当温度达到预闪点时第一次扫描被检出计算机自动判别为无效值终止，试验臂自动上升，数据不被存储，重新试验。
  2、 当连续扫描超过预置温度加滞后温度值时，仍没有闪火现象计算机自动判别终止试验，试验臂自动上升，数据不被存储，重新试验。
  3、 仪器自检：当使用者需要检查仪器工作状态时可按仪器自检键，仪器完成自动升降，自动扫描、自动盖盖功能检测，工作正常返回主界面，工作异常仪器自动提示，待检查处理故障后方可继续工作。
  4、 当测试成功时仪器会自动判别是否符合GB/T3536-2008标准中规定的观察闪点到最初温度开始计算高于18℃之间为合格，界面提示为有效值，否则界面提示为无效值，屏幕会提示仅供参考，需调整预制温度从新试验。
  5、影响试验重复性因素：
    ①、检查油样是否在刻度线上；
    ②、外部环境应符合标准要求；
    ③、油杯、加热浴是否清洁应保持良好导热性；

四、说明
  1、该仪器是按GB/T3536-2008开口闪点国家标准设计主要测试石油产品闪点值，对于非石油产品的闪点值的测试应根据试样的物理特性参阅本行业标准执行。
  2、对于挥发性较强的试样闪点应按危险品试验方法进行试验。
  3、对于挥发性较强，腐蚀性较大的试样试验结束后应及时清洗试验杯及加热浴。
  4、仪器键盘要保持清洁，检测部位要定期清洗。
  5、在测试过程中出现问题解决不了或出现不正常现象请与厂家联系。
