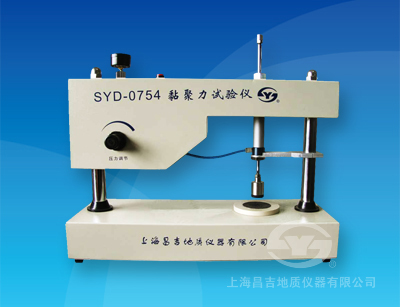

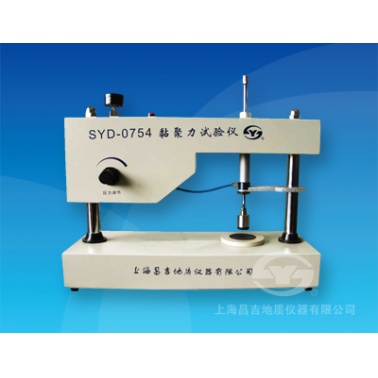

上海昌吉 SYD-0754型 黏聚力试验器

一、仪器概述：

    SYD-0754型 黏聚力试验器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0754-2011《稀浆混合料黏聚力试验》所规定的要求设计制造的，适用于测定乳液与骨料的粘结程度，确定稀浆封层施工后开放交通时间的专用仪器，是乳化沥青稀浆封层混合料配合比试验中的关键设备。

二、主要技术特点：

  1、本仪器为台式结构，设计新颖，结构合理，使用方便。
  2、本仪器的结构设计、试验器具的规格尺寸等均符合T0754标准的要求。
  3、本试验器携带方便，既可以做室内试验，也可以在施工现场使用，广泛适用于各施工单位、科研院所分析与确定乳化沥青与骨料粘结程度的试验。

三、主要技术参数及指标：
  1、橡胶垫直径：    φ28.6mm；
  2、橡胶垫厚度：    6.4mm；
  3、橡胶垫硬度：    HRC60；
  4、最大压力：       1Mpa；
  5、圆形试模：       φ60mm×6mm；φ60mm×10mm；
  6、扭力扳手：       (0～5)N•m。
  7、外形尺寸：       535㎜×205㎜×420㎜（长×宽×高）。
  8、工作电源：       AC（220±10%）V；50Hz。

四、选配件：
  1、天平：              称重500g，感量不大于0.1g；
  2、烘箱：              带强制通风，温度能控制在（60±3）℃；
  3、空气压缩机：     巨霸AU1511型空压机（推荐）。

五、SYD-0754型 黏聚力试验仪仪器配套清单（出厂标配）

七、SYD-0754型黏聚力试验器 操作规程和使用维护说明

一、安装调试操作规程

（一）试验前的准备

  1、使用本仪器前应仔细阅读使用说明书。

  2、仔细阅读T 0754-2011《稀浆混合料黏聚力试验》标准，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

  3、按T 0754-2011标准所规定的要求，准备好试验用的各种试验器具、材料等。

  4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

  5、检查本仪器的外壳，必须处于良好的接地状态，外接电源线必须有良好的接地端。

（二）仪器标定

  用220号粗砂纸做“黏聚力试验”，10次试验扭矩扳手读数最大值和最小值的差值应小于0.3N·m，测量结果的标准差不应大于0.2N·m。

（三）试样准备

  1、按照拌和试验确定的混合料配比备料，通常以干矿料300g为准。

  2、将矿料、填料倒入杯中，拌匀，再将水、添加剂倒入杯中拌匀，然后倒入乳化沥青或改性乳化沥青拦和，时间不超过30s±2s。

  3、将稀浆混合料倒入预湿过的试模中，用油毡垫底，刮平，脱模并记时。试样在25℃±2℃的环境下养生，养生30min后即可开始试验。

（四）试验方法

  1、将试件于黏聚力试验仪的测试台上。

  2、将气动压力压在试件上，此时空气压力表的读数应保持在200kPa。

  3、保持压力不变，将扭矩扳手测力表归零并套住气缸杆上端，在0.7～1.0s内平衡、坚定、水平地扭转90°～120°，读取扭矩扳手读数。

  4、按以下四种情况描述试样的破损状态：

    ⑴ 完全成型：试样没有任何破损或裂纹，没有集料散落情况出现，压头在试样表面打滑，表面沥青膜可能被磨掉而留下圆形痕迹（与黏聚力值2.6N·m等效）；

    ⑵ 中度成型：试样表面没有裂纹出现，但压头下的集料会被碾落或粘起（与黏聚力值2.3N·m等效）；

    ⑶ 初级成型：试样表面有一条裂纹出现（黏聚力值2.0N·m等效）；

    ⑷ 未成型：多条裂纹出现，甚至整个试样被碾散（黏聚力低于1.2N·m）。

  5、升起压头，擦干净后待下次测试使用。

二、注意事项

  1、上述试验方法适用于中华人民共和国交通部标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0754-2011《稀浆混合料黏聚力试验》规定的要求。

  2、考虑到做试验的方便性，建议使用空压机做气源，但空压机的排气压力必须小于0.8 Mpa（合适的规格为0.7 Mpa～0.8 Mpa,功率在1.5kw左右）。空压机附φ6mm或φ8mm快插尼龙排气管。

  3、空压机气罐排气口处必需按装空气过滤器（滤芯在40μm以上）和压力表（量程大于1 Mpa）。

  4、黏聚力试验仪的气动回路，采用快装式管子接头，如果试验中发现接头漏气，将管子往接头内插牢即可。

  5、试验后要注意对仪器进行清扫和保养，保证机器的干净，没有骨料及沥青。

  6、试验中要严格按照操作规程，保证试验的顺利进行。

  警告：

  仪器出现故障时应立即切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外。
