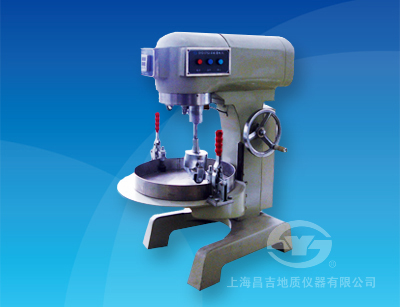

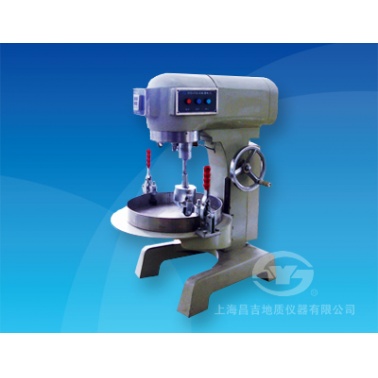

上海昌吉 SYD-0752型 稀浆混合料湿轮磨耗试验仪

仪器概述：

   SYD-0752型 湿轮磨耗仪是按照中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0752-2011《稀浆混合料湿轮磨耗试验》规定的要求设计制造的，适用于检验成型后的稀浆封层混合料的配伍性和抗水损害能力，可与负荷轮载试验一起确定混合料的沥青含量。

一、主要技术特点

  1、本仪器为落地式结构，设计新颖，结构稳重，使用方便。

  2、本仪器的结构设计、试验器具的规格尺寸等均符合T0752标准的要求。

二、主要技术参数及指标

  1、电机转速：                1400rpm；

  2、磨头自转速度：         140rpm；

  3、磨头公转速度：         61rpm；

  4、磨头质量：                2.27kg (工作质量)；

  5、磨头橡胶管长度L：    127mm；

  6、定时性能：                5分钟定时；

  7、外形尺寸：                620㎜×500㎜×780㎜（长×宽×高）；

  8、机体重量：                260kg；

  9、工作电源：                AC380V、50Hz，380W（三相四线制、带零线）。

三、选配件

  1、天平：                       称重6000g，感量不大于1g；

  2、烘箱：                       带强制通风，温度能控制在(60±3)℃；

  3、恒温水浴：                HWY-1 低温恒温水浴。

四、SYD-0752型 湿轮磨耗仪配套清单（出厂标配）

五、SYD-0752型 湿轮磨耗仪安装所需试剂、器材

用户须知：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。

七、SYD-0752型湿轮磨耗仪，操作规程和使用维护说明

一、安装调试操作规程

（一）使用前的准备

  1、使用本仪器前应仔细阅读使用说明书。

  2、仔细阅读中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0752-2011《稀浆混合料湿轮磨耗试验》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

  3、按T0752-2011标准所规定的要求，准备好试验用的各种试验器具、材料等。

  4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

  5、检查本仪器的外壳，必须处于良好的接地状态，接地线必须确保良好接地。

（二）试验方法

  1、从烘箱中取出试件，冷却至室温，称取油毛毡圆片及试件的合计质量ma，准确至0.1g。

  2、浸水1h湿轮磨耗试验时，将试件放入（25±1）℃的水浴中保温60min；浸水6d湿轮磨耗试验时，将试件放入（25±1）℃的水浴中保温6d。

  3、把试件及油毛毡从水溶液中取出，放入盛样盘中，往盛样盘中加入25℃的水，使试件完全浸入水中，水面至试件表面的深度不少于6mm。

  4、把装有试件的盛样盘固定在磨耗仪升降台上，提升平台并锁住，此时试件顶起磨耗头。

  5、打开总电源开关，接通仪器工作电源。

  6、将计时计数器设置工作时间为5min，按下运行按钮开始运行。

  注意，每次试验后把磨耗头上的橡胶管转动一定角度以获得新的磨耗面（用过的面不得使用），或换上新的橡胶管。

  7、预定时间或预定次数一到，磨耗仪自动关机，转动升降手轮，落下升降托架，取出试件。

  8、将试件冲洗，再放入60℃的烘箱中烘至恒温。

  9、取出冷却至室温，并称重mb，准确至0.1g。

  10、操作前后均应对机体的紧固件进行检查，防止松动，在磨耗机运行过程中，如有异常响声应立即关机。

二、注意事项

  1、本仪器工作电源为AC380V、50Hz，使用前必须按要求配备好配电箱或电源插座，外壳必须确保良好接地，注意使用安全。

  2、本仪器的主要工作部件为高速旋转装置，仪器工作时请不要将手、头（头发）伸入高速旋转区域，防止发生意外！

  3、仪器使用3个月左右应加油一次，加油时拆下仪器顶部盖板对内部链条齿轮涂抹润滑脂，拆下磨头上部主轴螺母对内部齿轮涂抹润滑脂。

  4、每次使用后应将磨头及机体上的水渍擦试干净，以防生锈。

  5、每次试验必须用新胶管，或将原胶管翻转180°后使用。

  警告：

  仪器出现故障时应立即切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
