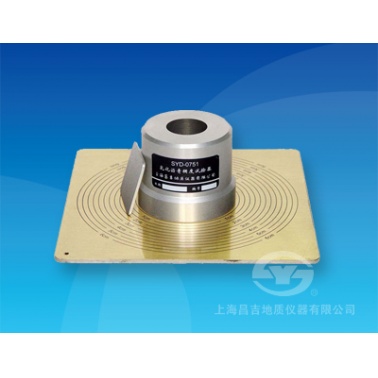

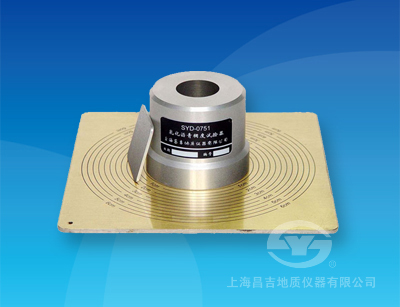

上海昌吉 SYD-0751型 乳化沥青稠度试验器

仪器概述：

    SYD-0751型 乳化沥青稠度试验器是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0751-1993《乳化沥青稀浆封层混合料稠度试验》所规定的要求设计制造的，适用于用规定的圆锥体测定乳化沥青稀浆封层混合料的稠度，用以检验乳化沥青稀浆封层混合料的摊铺和易性，以确定乳化沥青稀浆封层混合料的配合比设计中合适的用水量。

一、主要技术特点
  1、由截头圆锥体、垫板和底板组成，结构简洁；
  2、截头圆锥体由铝合金制成，美观大方；
  3、底板由不锈钢制成，经久耐用并带有刻度方便读数。

二、主要技术参数及指标
  1、金属截头圆锥体：     上口径38㎜、下口径89㎜、高76㎜ ；
  2、金属底板：                厚4㎜，带有同心圆刻度线，间距0.5㎝。
  3、外形尺寸：                235㎜×235㎜×80㎜（长×宽×高）。

三、选配件：天平，称重1000g，感量不大于1g。

四、SYD-0751型 乳化沥青稠度试验器仪器配套清单（出厂标配）

五、SYD-0751型 乳化沥青稠度试验器仪器安装所需试剂、器材

用户须知：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。

七、SYD-0751型乳化沥青稠度试验器，操作规程和使用维护说明

（一）、安装调试操作规程

  1、按要求的级配准备粗、细集料及填料，烘干，称混合料总量500g，准确至1g。

  2、拌锅内放入500g矿料与填料拌匀，加入预定的用水量将其均匀拌湿。

  3、加入定量的乳化沥青，拌和时间不少于1min，不超过3min，拌匀。

  4、把圆锥体小端向下，放在金属板上，将拌好的稀浆混合料迅速倒入预湿过的圆台试模中，并将表面刮平。

  5、将稠度底板刻有同心圆的一面盖在圆锥体大端面上，使圆锥体大端外圆正好对准底板的中心圆上居中。

  6、把圆锥体连同底板一起拿住倒转过来，使圆锥体大端向下立在底板上，立即向上提起圆锥体，让里面的混合料自然向下坍落。

  7、量取坍下的稀浆混合料边缘离中心圆边的距离为稀浆的稠度，准确至1cm。

  8、记录试验时的气温和湿度。

（二）、注意事项

  每次使用完毕，必须将金属截头圆锥体以及带刻度底板清洗干净，以便下次测试用。
