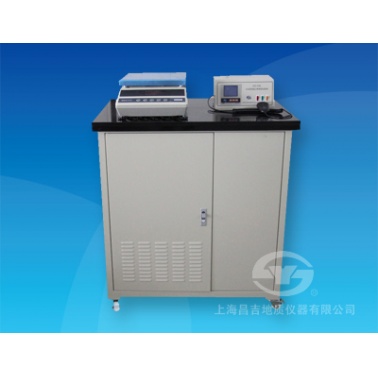

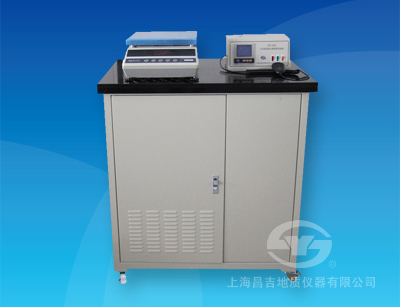

上海昌吉 SYD-0705型 压实沥青混合料密度试验器

仪器概述：

    SYD-0705型 压实沥青混合料密度试验仪是以中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0705-2011《压实沥青混合料密度试验（表干法）》为主要依据，兼顾T 0706-2011《压实沥青混合料密度试验（水中重法）》和T 0707-2011《压实沥青混合料密度试验（蜡封法）》所规定的要求设计制造的。

    本仪器适用于：
    1、按照T 0705标准，用表干法测定吸水率不大于2%的各种沥青混合料试件的毛体积相对密度和毛体积密度。
    2、按照T 0706标准，用水中重法测定吸水率小于0.5%的密实沥青混合料试件的表观相对密度或表观密度。
    3、按照T 0707标准，用蜡封法测定吸水率大于2%的沥青混凝土或沥青碎石混合料试件的毛体积相对密度和毛体积密度。
    4、本仪器配置的天平，还可用于按T 0708标准规定的要求称重干燥试件的空中质量，进而计算用体积法测定的试件的毛体积相对密度和毛体积密度。

一、主要技术特点
  1、本仪器一机多用，可以同时满足中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中表干法、水中重法、蜡封法及体积法对试样称重的要求，进而计算相应的密度或相对密度。
  2、本仪器采用微电脑控制水浴温度，操作方便，简单、可靠。
  3、本仪器电气控制箱采用可卸式结构，通过航空插头、插座实现电气控制箱与水浴控温、水箱液位控制、水浴循环搅拌等电路的连接。
  4、本仪器采用高精度电子天平，测量范围大，测量精度高，工作稳定可靠。
  5、本仪器溢流水箱采用不锈钢材料，经久耐用，清洗方便，并能自动补充和稳定工作水箱的水位，方便操作。
  6、本仪器采用电动升降机构，电机采用新型推杆电机，工作平稳，噪声低。能有效地减轻实验员工作强度。
  7、本仪器台面采用天然大理石材料，美观实用，为电子天平提供一个稳定的工作平台。

二、主要技术参数及指标
  1、水箱有效容积：      83L；
  2、制冷压缩机功率：  1/4匹；
  3、电热管功率：         1.3kW；
  4、循环水泵流量：     10L/min；
  5、电子天平：           最大称量： 15㎏；
                                  称重感量：  0.1g；
  6、水浴控温精度：   （25±0.5）℃；
  7、工作电源：           AC（220±10%）V，50Hz；
  8、整机功耗：           不大于1600W；
  9、外形尺寸：           930㎜×750㎜×1150mm（长×宽×高（含天平）。

三、SYD-0705型 压实沥青混合料密度试验器配套清单（出厂标配）

四、SYD-0705型压实沥青混合料密度试验器

调试规程和使用说明书

一、试验方法

（一）仪器的安装

  1、打开包装箱（包括电子天平的包装箱，清点备品备件）。

  2、将柜式机箱安放在平整的地面上，电气控制箱安放在大理石台面上（在磁铁处），电气控制箱输出插头与机箱插座接好（注意插头和插座的缺口位置）。

  3、将电子天平安放在台面上（具体方法要严格按照ESK系列电子天平说明书的要求），安装底部挂钩，挂钩应位于台面圆孔中间。

  4、柜式机箱应距离墙面10cm以上，就位后应将前面万向轮的刹车锁死。

  5、检查供电电源应符合本仪器工作的要求，并有良好的接地端。

（二）试验前的准备

  1、使用前应仔细阅读本仪器使用说明书及电子天平使用说明书。

  2、仔细阅读中华人民共和国JTG E20-2011《公路工程沥青及沥青混合料试验规程中的T0705-2011压实沥青混合料密度试验》等与所做试验相关的标准，了解并熟悉标准所阐述的试验方法、步骤和试验要求。

  3、按相关标准所规定的要求，准备好试验用的试验器具、材料。

  4、电子天平的安装要严格按照使用说明书的要求规范操作。

  注意：电子天平属精密计量仪器，经长途运输在重新启用前，需要进行检查和请有资质的计量检定单位进行标定。

  特别注意：

  在电子天平的底挂钩安装时，

  （1）挂钩上的保险弹簧钩的大头位于下方；

  （2）保险弹簧钩的平面与电子天平长度方向平行。

5、打开柜式机箱前门或左侧门，向左水箱注入清洁的自来水，直至溢流至右水箱，让水位到标尺18cm左右即可。

  注：当购买的新仪器第一次加水工作时出现循环泵工作而水不能从循环泵出水口流出的情况（循环泵出水口：柜式机箱前门打开，在左侧水箱近身的上角处），并不是仪器出现了故障，而是循环泵转子内无水造成的。

  请按如下方法处理：

  打开搅拌开关让循环泵工作约几秒钟，再关上数十秒。这样的间断工作反复数次，直至循环泵出水口有水喷出为止。通过这样的处理，一般情况下循环泵就能正常工作了。

  6、检查本仪器的工作和环境条件，使其符合说明书所规定的工作环境和条件。

  7、依次打开控制箱的总电源，搅拌、制冷、加热开关。当室温低于24℃时可不打开制冷开关。

  8、按照温控仪使用说明书的方法，设定水箱的控制温度。

  注：仪器出厂时温控仪的参数已经设置好，除特别需要用户一般不要轻易改变。

  9、当温控仪显示温度稳定在25±0.5℃时，可开始进行试验。

（三）试验步骤（以T 0705-2011《压实沥青混合料密度试验（表干法）》为例）

  1、除去试件表面的浮粒，称取干燥试件的空中质量（ma），电子天平所显示的读数为试件的质量（精确到0.1g）。

  2、将网篮挂上电子天平的底挂钩，关闭循环开关，待电子天平读数稳定后按电子天平的“去皮”键，天平显示为“0.0”，把试件放入网篮中浸水（3～5）min，读取水中质量（mw）。

  注：若电子天平读数保持变化，不能很快达到稳定，说明试件吸水较严重，不适用此法（表干法）测定，应改用本规程T0707的腊封法测定。

  3、从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸走空隙内的水），称取试件的表干质量(mf)。从试件拿出水面到擦试结束不宜超过5s，称量过程中流出的水不得再擦试。

  4、对从工程现场钻取的非干燥试件，可先称取水中质量（mw）和表干质量（mf），然后用电风扇将试件吹干至恒重（一般不少于12h），当不需进行其他试验时，也可用60℃±0.5℃烘箱烘干至恒重，再称取空中质量（ma）。

  5、每次试验完成后，打开搅拌开关，让水箱里的水继续循环。

  6、活动托板的使用方法

  活动托板是为了减轻做车辙试件（300㎜×300㎜×100㎜）时的工作强度而专门设计的。

  ⑴ 活动托板的打开（见图6）

  在图6中的图6-1初始状态下，在标志①处整体往上拉，使活动托板的下端往上抬高，同时在②处往外拉，直到活动托板处于水平位置，图6-2中显示的③打开待工作状态。

  此时，取下箱体左边的花篮螺丝扣（连着不锈钢链子），把花篮螺丝扣的挂钩钩住活动托板把手下方的保险扣，旋转花篮螺丝扣，使不锈钢链子基本上处于拉紧状态如图7-1所示

  ⑵ 活动托板的复原（见图7）

  试验完成后，一般可把活动托板处于打开待工作状态，如果仪器长期不用而需要关闭前门，需要将活动托板复原到初始位置，方法如下。

  在图7中的图7-1复原前状态下，旋松花篮螺丝扣，把花篮螺丝扣的挂钩从托板把手下方的保险扣中取下，按标志①所示将上活动托板拉回到与下台板重合，见图7-2复原中状态。

  在图7-2中的复原中状态，按标志②所示往上拉，按标志③所示往下拉，使标志③处垂直向下，直到如图7-3中所示复原后的状态，见图7-3中标志④所示，活动托板即恢复原状。

  7、当做车辙试件（300㎜×300㎜×100㎜）时，将装有车辙试样的方形网篮放置到图6-2中的打开待工作状态下的上活动托板上，然后按照图6-3中辅助工作状态下标志所示将左手按住托板把手，右手推动上活动托板，让试件置于电子天平下方，然后将方形网篮上的2个带不锈钢链条的S形挂钩挂在电子天平下方的保险挂钩上，略抬高方形网篮后将上活动托板往外拉回到图6-2的打开待工作状态。（注意不要让S形挂钩脱开天平的保险挂钩）慢慢放下方形网篮，让方形网篮内的试件完全浸入水中，待电子天平的读数稳定后再读取水中质量（mw）。

  8、电动升降装置的使用方法

  电动升降机构是为减轻工作强度而专门设计的，其使用方法如下：

  ⑴ 把装有车辙试件（300㎜×300㎜×100㎜）的方形网篮放在上活动托板上。

  ⑵ 推动上活动托板，让车辙试件置于电子天平正下方，将方形网篮上的2个带不锈钢链子的S形挂钩挂在电子天平下方的保险挂钩上。

见图8。

  ① 托板：上活动托板。

  ② 升降挂钩：左右各一个，挂在方形网篮左右两个耳环内。

  ③ 方形网篮链条：共2根，附有四个保险扣，分别挂在方形网篮的四个角上，每根不锈钢链条中央各有1个S形挂钩，两个S形挂钩再挂在电子天平下方的保险挂钩上。

  ④ 电子天平保险挂钩：电子天平的称重挂钩。

  ⑤ 方形网篮：内置试样（本图中未放试样）。

  ⑥ 升降导轨：自动升降机构的上下运动导轨，左右各一条。

⑶ 把钢丝绳下方的2个保险扣分别扣住方形网篮左右两侧的耳环上，见图8。

⑷ 按住升降电机控制手柄上的“升”按键，让方形网篮略高于上活动托板，见图9。松开按键，将上活动托板拉回到与下台板重合，见图7-2。按住操作手柄上的“降”按键，让装有车辙试件的方形网篮徐徐下降，直至方形网篮上的2条不锈钢链条拉紧后松开按键，见图10。

⑸ 称重结束后，按住操作手柄上的“升”按键，让方形网篮上升至略高于上活动托板。将上活动托板推至方形网篮的下方，再按住操作手柄上的“降”按键，让装有车辙试件的方形网篮慢慢落在上活动托板上，直至方形网篮上的2条不锈钢链条放松后松开按键。

⑹ 取下钢丝绳下方的2个保险扣及挂在电子天平下方的保险挂钩上的2个S形挂钩，将载有车辙试件的方形网篮的上活动托板拉回到与下台板重合，取下车辙试件。

二、注意事项

1、仪器使用前应在水箱内加好水，防止干烧仪器而导致损坏。

警告：在水箱无水的情况下严禁开启仪器，严禁打开加热开关、搅拌开关！

2、仪器使用前应确定供电电压为220V±10%，50Hz, 并有良好、可靠的接地线。

3、高精度电子天平是精密的、机电一体化的智能型计量仪器，要严格按照其使用说明书所规定的要求进行使用、维护和保养，特别不要让水滴入天平内。

4、电子天平除挂钩式称量方式外，还可以临时取下挂钩在其天平盘上称量，进行T0708标准试验时需要这样的称量。

5、试验结束后，应将用干燥不掉毛的软毛巾将天平擦拭干净，妥善保管。

6、水箱内的水应经常更换，保持干净。当使用一段时间后应将水换掉，放水时只要打开水箱的两个放水阀即可放水。

7、电机控制手柄注意不要敲击、跌落，特别不要让水滴入手柄内，以免发生意外。

警告：仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
