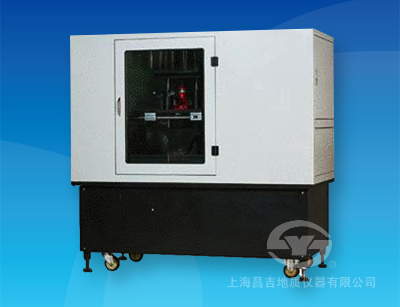

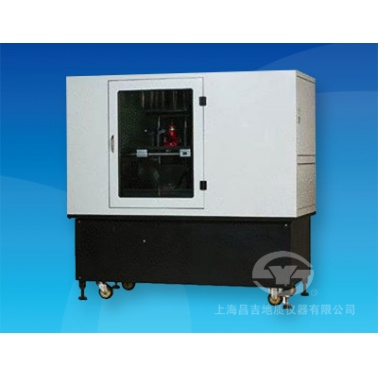

上海昌吉 SYD-0719A型 自动车辙试验仪（单轮科研型）

仪器概述：

    SYD-0719A型 车辙自动试验仪是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的，适用于测定沥青混合料的高温(浸水或非浸水)抗车辙能力，供沥青混合料配比设计的高温(浸水或非浸水)稳定性检验使用，也可用于现场沥青混合料的高温稳定性试验。

一、主要技术特点

  1、本仪器为落地式结构，采用笔记本电脑控制技术，温度控制采用PWM调制方式控制，同时控制：⑴浸水车辙试验水箱内水的温度；⑵恒温箱内的环境温度。

  2、恒温箱采用外循环加热方式，温场均匀，温度稳定性高，确保无过冲。

  3、试验时同时显示时间与位移、时间与温度变化曲线，为研究沥青混合料车辙特性的科研单位特供实践依据。

  4、采用绝对温度传感器采集温度，长时间试验无温度漂移（杜绝了一般热力电隅温度传感器长时间温度漂移对实验数据的影响）。

  5、采用气压式加载方式，操作方便，加载压力准确。

  6、本仪器为单轮、科研型车辙试验仪，可同时做试模的浸水或非浸水车辙试验。

二、主要技术指标及参数

1、主要技术指标

  ⑴ 试验轮的碾压速度：             42±1次/分钟（单程）

  ⑵ 试验小车运动距离：            （230±10）mm

  ⑶ 试验轮的橡胶硬度：             78±2（60℃，国际标准硬度）

  ⑷ 试验轮与试模的接触压强： （0.7±0.05）Mpa（60℃时），可调范围0.5～1.2（Mpa）

  ⑸ 试件温度：                            60℃±0.5℃

  ⑹ 温度测量精度：                    ±0.1℃

  ⑻ 位移测量精度：                    ±0.01mm

  ⑼ 恒温箱的控制范围：            （40～80）℃（可任意设定），控制精度±1℃

2、主要技术参数

  ⑴ 工作方式：                            浸水试验和非浸水试验

  ⑵ 试模尺寸：                            300mm×300mm×50mm（标准），可对30～100mm厚度的试件进行车辙试验

  ⑶ 温度测量通道数量：              2路

  ⑷ 试验时间：                            60～240（min）

  ⑸ 可同时做试件数量：              1个

  ⑹ 试件养生数量：                     3个

  ⑺ 碾压运动方式：                     试验轮动

  ⑻ 整机外形尺寸：                    1520mm×770mm×1510mm（长×宽×高）

  ⑼ 整机重量：                           350kg

  ⑽ 工作电源：                           AC380V、50Hz，10A，三相四线制、带零线。

三、SYD-0719A型 自动车辙试验仪配套清单（出厂标配）

四、SYD-0719A型 车辙自动试验仪安装所需试剂、器材

说明：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。
