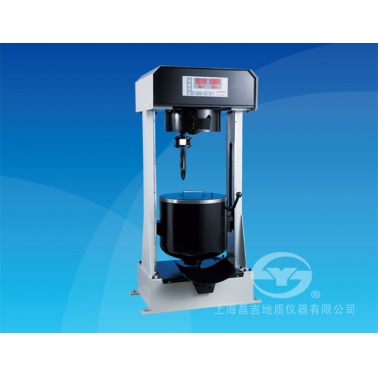

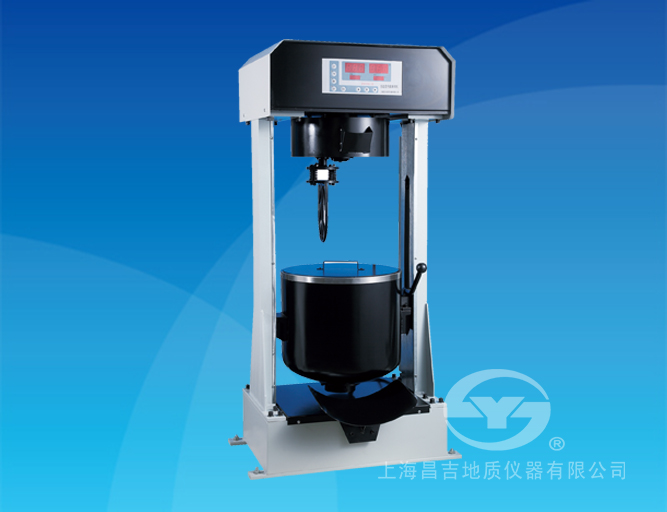

上海昌吉 SYD-F02-20型 自动混合料拌和机（沥青混合料）

仪器概述：

    SYD-F02-20型 沥青混合料自动拌和机是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》的T 0702-2011《沥青混合料试件制作方法（击实法）》中，对沥青混合料拌和机的要求设计制造的，适用于实验室沥青混合料试件制作前的拌合。

    本仪器体积小，节省试验室空间，操作方便，是各沥青生产企业、公路、桥梁建设单位和各相关大专院校、研究机构首选的沥青混合料拌合的仪器。

一、主要技术特点

  1、本仪器采用了先进的微机控制技术，彩色液晶触摸屏控制面板,直接显示设置参数、试验温度、定时时间、试验结果等，设计先进，操作方便。

  2、搅拌锅温度可在室温~200℃内任意设定，并自动进行PID调节。

  3、可自动控制拌和时间，实现了操作自动化。

  4、具有相序保护功能，可避免因相序错误造成的仪器损坏。

  5、落地式结构，设计新颖，结构合理，体积小，可节省试验室空间。

二、主要技术参数及指标

  1、拌和量：                     20L。

  2、控温范围：                  室温~200℃。

  3、控温精度：                  ±5℃。

  4、控时范围：                  (0~999)s。

  5、控时精度：                  ±1s。

  6、拌和桨转速：               公转：47r/min；自转：76r/min。

  7、拌和电机：                   AC 380V、550W；1400r/min；50Hz。

  8、升降电机：                   AC 380V、250W；1400r/min；50Hz。

  9、外形尺寸：                  670㎜（正面）×550㎜×1340㎜(长×宽×高)。

  10、整机重量（净重）：   215kg。

  11、环境温度：                (-5~+50）℃。

  12、环境湿度：                ≤80%。

  13、工作电源：                AC（380±10%）V、50Hz；16A（三相四线制,带零线）。

三、SYD-F02-20型 沥青混合料拌和机配套清单（出厂标配）

操作规程和维护保养说明

F02-20沥青混合料拌和机

一．安装调试注意事项

    仪器要安防在坚实的混凝土地面并调整至水平状态，有条件的场合用膨胀螺丝固定地板，检查现场电源（三相五线制）确保可靠接地保护。上电后仪器显示正常但无法启动，请检查项序是否正确，调整后可排除故障。

二．故障的判断及现场维修

  1.设定温度于用户现场测量拌和锅温度不一致的问题，因为拌合锅是用电热套加热搅拌锅锅壁，普通测温计无法准确测量锅壁温度（有条件应用点测温度计测量锅壁温度），解决普通测量方法温度不准的办法可用导热油或水加入到拌合锅内（20-25升），等待一段时间后用普通温度计测量锅内液体的温度，可解决温度不一致的问题。

  2.搅拌过程中如出现搅拌叶卡死的现象，请检查搅拌叶于锅底的间隙（5-8mm）。

  3.发现上下降时，锅高底不一样时，打开下面安装板，检查两端链条座是否断裂。

  4．拌合锅显示温度和拌合次数不亮时，检查开关电源是否正常。

  以上建议供参考希望对现场安装维护人员有所帮助
