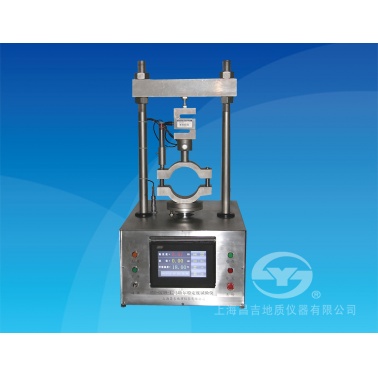

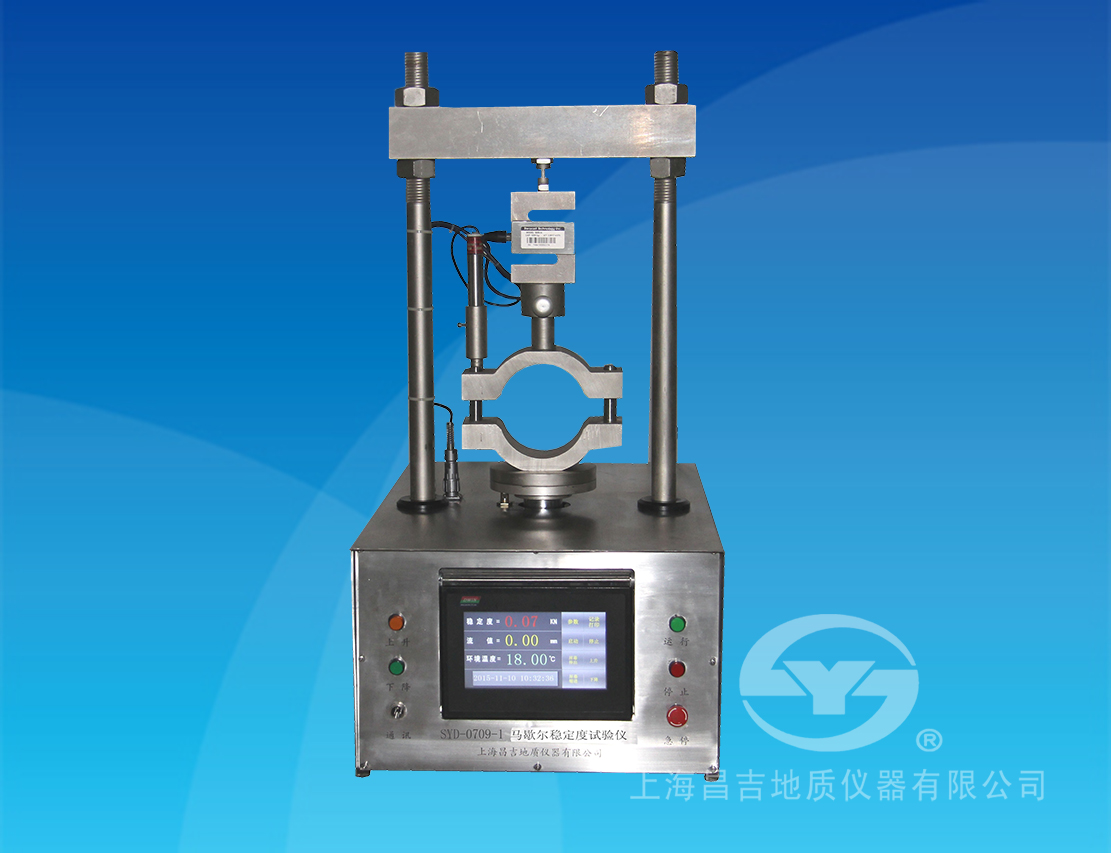

上海昌吉 SYD-0709A-1型 马歇尔稳定度试验仪（台式）

仪器概述：

    SYD-0709A-1型 马歇尔稳定度试验仪（台式）是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0709-2011《沥青混合料马歇尔稳定度试验》规定的要求设计制造的，适用于沥青混合料的马歇尔稳定度试验，能够准确地判断沥青混合料的破坏点，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

    本仪器是本公司SYD-0709A型 马歇尔稳定度试验仪的升级产品。

一、主要技术特点
  1、采用先进的传感技术及微机处理技术，可对多种检测数据进行自动测试、计算和处理，实现测试过程的自动化、智能化。
  2、采用高精度仪表放大器和可翻转、进口彩色大屏幕PLC控制器，直接显示稳定度值、流值的试验数据及曲线图形、试验结果和试验时间。
  3、本仪器可存贮100组试验数据及试验时间,可随时调阅查看。
  4、配有RS232串行通讯口，方便与上位计算机通讯，由计算机进行数据处理、存贮、打印、显示，也可由计算机控制，进行试验和打印。
  5、仪器主要部分采用新型电镀工艺，金属亚光，硬度高，抗磨耗，经久耐用。

  6、具有手动控制上升、下降、停止的功能，方便用户操作使用。

二、主要技术指标及参数
  1、最大荷载：              50kN。
  2、稳定度测量范围：   ≤40kN。
  3、过载保护：              具有荷载值大于39kN时过载保护功能。
  4、稳定度测量误差：   ≤±0.1kN。
  5、流值测量范围：       (0~20)mm。测量误差≤±0.05mm。
  6、压力机上升速度：   (50±5)mm/min。
  7、通讯口：                  配有RS232计算机通讯串口。
  8、电机功率：              550W。
  9、工作电压：              (AC220±10%)V，50Hz。
  10、整机功耗：            不大于800W。
  11、工作环境温度：     0℃~60℃。
  12、外形尺寸：            650mm×380mm×840mm（长×宽×高）。

  13、整机重量：            98kg。

三、选配件
  1、恒温水浴：         HWY-1 低温恒温水浴（推荐）。

四、SYD-0709A-1 马歇尔稳定度试验仪配套清单（出厂标配）

SYD-0709A-1 马歇尔稳定度试验仪

调试规程和使用说明书

一、仪器安装与调整

1、仪器安装在一个水平且能够支撑它的平台上，仪器后板距墙壁距离应不小于10cm。

2、仪器使用的电压为AC220V、50Hz，功率小于600W，如使用的电源电压波动较大时（超过220V±10%），应采取稳压措施。使用电子交流稳压器，将电压调整到220V，以保证仪器的正常运转，电压不符合要求时，严禁使用操作仪器，否则将会导致仪器的严重损坏。

3、仪器背面的电源插口下面保险丝管插座内安装有保险丝管，以确保仪器在发生故障或内部有短路状况时能瞬时熔断。保险丝管规格为5×20-10A。

4、仪器安装时，必须可靠接上地线，保证使用人员人身安全，及提高仪器抗干扰能力。

5、压头与荷载传感器间隙的调整：按下下降按钮，使托盘及下压头降至初始位置，测量上下压头之间的间隙应约为30mm。若偏差较大时，可通过调整支承横梁的高度来实现，此间隙在出厂时已调好，用户一般不需调整。

6、流值传感器输出调整：将直径为101.6mm的定位环放入上下压头之间，插入流值传感器，将快装接头手柄拔出，使上压头落下，主画面的流值显示值应在（2~3）mm之间，若显示值小于2mm或大于3mm，应重新调整。调整方法：将流值传感器托套侧面的固定螺钉拧松后，将流值传感器上下移动至显示值在（2~3）mm之间，再拧紧固定螺钉。此间隙在出厂时已调好，用户一般不需调整。

7、荷载传感器的输出零点，运行时仪器会自动校零，用户不需调整。

二、仪器使用及操作方法

根据试验条件，本仪器可采用两种使用及操作方法：第一种是利用本机进行试验；第二种是利用本机和计算机联网进行试验。

1、试验软件的安装

本仪器随机带有马歇尔试验操作软件光盘。可按计算机常规安装方法将试验程序安装至计算机硬盘上。安装后，将在开始菜单中产生“马歇尔仪”文件。点此文件可打开操作程序。

2、连接通讯接口

用随机带有的通信电缆联接后面板上的RS232接口和计算机的COM1接口。

注意：只有在主画面显示时，才能进行串行通讯程序！

3、用计算机操作试验

点“试验开始”后，计算机将提示“输入试件编号”，此时，应输入试件编号，此编号即为存入的文件名。试验方法和“利用本机进行试验”中试验方法相同，打印机打印曲线可采用计算机所联接的各型打印机。试验数据也可逐个存储，试验完后，再逐个打印，以节省试验操作时间。

在等待状态下，可上传一组直线曲线，以判断串行口连接是否正常。

运行时，如由计算机测试按钮启动，测试过程同时上传测试数据给计算机。

若由人工启动，则计算机不能接收数据，但试验结束后，在主画面显示时，可由计算机发出指令，随时上传每组试验数据。

4、计算机试验界面的窗口说明

“开机试验”：      控制试验的开始和停止。

“上传采样数据”：  试验结束后，可将试验数据一次性上传。

“存盘”：          将试验数据存盘。

“自检”：           测试通讯是否正常，正常时将在界面上生成一条直线。

“调用历史记录”：  将存入盘的试验数据调出。

“打印”：          打印试验曲线。

“刷新”：          刷新界面。

“退出”：          退出试验程序。

“试件编号”：      开始时输入的试件编号，此编号即为该试件存入、调出的文件名。

“试验人”：        试验人员，试验后签名。

三、使用注意事项

1、仪器使用前应仔细阅读本仪器使用说明书。

2、仔细阅读中华人民共和国JTG E20-2011《公路工程沥青及沥青混合料试验规程中的T0709-2011《沥青混合料马歇尔稳定度试验》标准，了解并熟悉标准所阐述的试验方法、步骤和试验要求。

3、按标准所规定的要求，准备好试验用的试样、试验器具、材料等。

4、使用前应检查电源电压是否符合本仪器所规定要求，检查接地端应可靠接地，否则严禁操作！

5、严禁非操作人员进行操作。

6、严禁使用与本仪器试验不符的试件进行试验。

7、试验结束后应切断电源。

8、试验结束后，应清洗压盘、上、下压头及仪器外表面。

警告1：仪器做压力试验时，切勿将手伸到压力试验区域，防止发生意外！

警告2：仪器发生故障时应立即切断电源，请专业人员进行检修并排除故障后方可继续使用，防止发生意外
