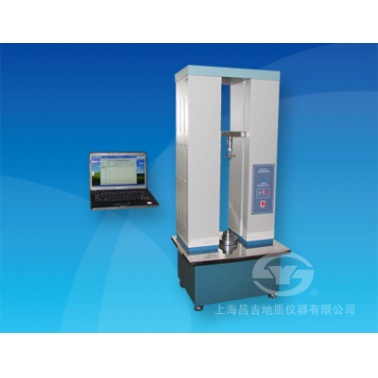

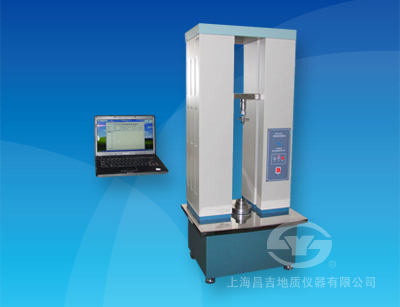

上海昌吉 SYD-0624型 沥青粘韧性测试仪

仪器概述：

    SYD-0624型 沥青粘韧性测试仪是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0624-2011《沥青黏韧性试验》和石化行业标准SH/T0735-2003《沥青粘韧性试验法》所规定的要求设计制造的。适用于按T0624-2011《沥青黏韧性试验》、SH/T0735-2003《沥青粘韧性试验》标准规定的要求，测试沥青在特定条件下的粘韧性，以评价沥青掺加改性剂后的改性效果。

一、主要技术特点
  1、本仪器兼容交通行业和石化行业两个试验标准的要求，拉伸长度可选择300mm或610mm；拉伸试验机运行平稳可靠，测量精度高。
  2、自主研发的试验检测软件，能自动绘制打印“粘韧性试验荷重~变形曲线”和自动计算沥青的粘韧性、韧性，对于研究不常见的“粘韧性试验荷重~变形曲线”，还允许研究者对韧性切线合理修正。
  3、本仪器的试验和测试结果计算，均可通过操作笔记本电脑完成，使用极其方便。
  4、控制面板设计简洁，通过面板上的上行键、下行键、停止键，也可方便的操作试验，完成测试，笔记本电脑则自动完成测试结果的计算。
  5、配置A4打印机（选配），可以自动绘制打印“粘韧性试验荷重~变形曲线”和沥青的粘韧性、韧性数值。
  6、仪器设计先进，制作考究，外形精美，操作简便，具有高档仪器的高贵气质，是相关施工、监理、科研单位和大专院校的理想选择。

  本仪器最大的特点是：用笔记本电脑操作和控制试验的全过程，实现沥青粘韧性的全自动检测。

二、主要技术参数及指标
  1、拉伸速度：             (500±10)mm/min；
  2、最大加载能力：      1000N；
  3、拉力非线性误差：  ＜0.5％；
  4、拉力采样间隔：      0.5mm；
  5、最大拉伸长度：      610mm；
  6、供电电源：             AC（220±10％）V，50Hz；
  7、整机功耗：             不大于500W；
  8、外型尺寸：             520㎜×400㎜×1220㎜（长×宽×高）。

三、选配件
  1、恒温水浴：             HWY-10多功能循环恒温水浴（推荐）。。

四、 SYD-0624型 沥青粘韧性测试仪配套清单（出厂标配）

五、SYD-0624型 沥青粘韧性测试仪安装所需试剂、器材

说明：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。

SYD-0624型 沥青粘韧性测试仪

操作规程和使用维护说明

一、安装调试操作规程

   1、仪器应放置在通风、干燥处，且置于坚固、平整的实验室地坪上。调节水平调节旋钮，使仪器保持水平，不晃动。

  2、检查仪器的工作状态应符合说明书所规定的工作环境和工作条件，供电电源应有良好的接地端，仪器外壳必须处于良好的接地状态。

  3、将试样容器放入60℃～80℃烘箱中，预热1小时。

  4、用三氯乙烯溶剂擦净拉伸半球圆头，装入定位支架中干燥待用，将热沥青试样逐渐注入预热的试样容器中，质量为50g±1g，注意试样中不得混入气泡。

  5、迅速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平，在室温下静置（1～1.5）小时，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。

  6、将安装好的粘韧性试验器连同试样一起置入温度为25℃±0.1℃的恒温水槽架子上保温（1～1.5）小时。

  7、接好拉伸试验机、计算机的电源，接好仪器与计算机之间的串口通讯线，打开拉伸试验机电源（应开机15分钟预热后再开始试验，可在准备试样时提前开机预热），启动计算机。

  8、运行计算机检测软件（SYD-0624沥青粘韧性测试仪.exe文件，详细说明见软件操作说明）。

  9、输入本次试验测量资料：样品编号、测量人、送样单位。

  10、按说明书的要求将装有试样的粘韧性试验器正确装入拉伸机，点击窗体上的零点修正按钮，计算机自动修正偏差。

  11、点击软件“测量”窗体上的测量按钮，拉伸试验机立即以500mm/min的速度开始上行拉伸，此时计算机实时记录下荷重～变形曲线，并自动计算出沥青试样的粘韧性、韧性，当运行到610mm时，拉伸试验机自动停止，本次拉伸试验结束。

  12、每次测定结束后，退出上位机检测软件，关闭计算机，然后关闭电源，清洗、干燥试验器具，传动装置应及时加润滑油。

注意事项

  1、试验过程中如需中途停止试验，点击软件“测量”窗体上的“停止”按钮，拉伸试验机即停止工作。

  2、拉伸试验机上有“上行”、“下行”和“停止”三个按键，也可以方便地上、下移动和停止。

  3、计算机不要另做它用，计算机软件基本设置不要擅自修改，应避免由人为因素引起的计算机系统故障。
