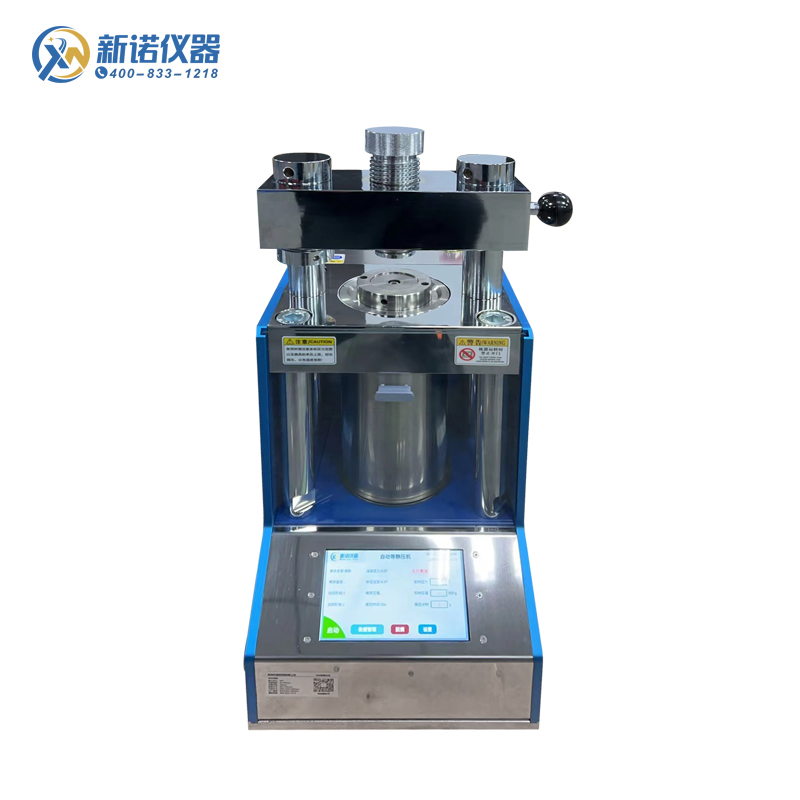

上海新诺 ZJYP-60T型 全自动等静压压片机，电动60吨/Φ50×150mm

一、仪器概述：

等静油压机适合对样品成型的均匀度/密度要求比较严格的用户，可以通过等静压腔体对粉末直接成型，也可以将已经成型的样品进行二次施压成型使其密度更均匀，现已广泛应用于科研、教学、检测、制药、催化、化工等实验室各个行业。

新诺ZYJP系列全自动静压机采用电动液压驱动，一体式上板摇臂结构，因其美观的造型、简单的操作流程、智能化的程序控制系统、稳定可靠的压力数据、多重的安全防护装置，深受用户喜爱，适合高端实验室使用。

二、新诺ZJYP系列等静压机主要技术参数：

备注：部分为我新诺特有指标，可根据客户需求定做改进等静压机。

三、机器操作指南：

1、设置步骤：

插上电源，启动开关，设备进入通电阶段，屏幕自动亮起，进入主界面，按下屏幕【设置】按钮，进入压力设置页面：

如上图1（主界面）

压力设置和其他设置：

>加压阶段：1-5阶段，任意设置；

>模具类型：圆形。当选择圆形时，需准确输入模具直径；程序自动计算模具承受压强。

>压力设定：当选择加压阶段为“1”时，则只能设置1条加压数据，以此类推；选择几个加压阶段，就只能设置几条加压数据；加压值是上升的，后面的阶段不能小于前面的压力值，但最大不能超过压片机压力值。每个阶段均可以独立设置补压值和保压时间，当您不需要多段加压时，建议加压阶段设置为“1”即可，达到压力值即进入保压阶段《详见保压时间设置》。

>补压设定：顾名思义，其实就是当实时压力到达您所设定压力值时（如下图5.0吨）即进入保压阶段，保压阶段（如下图保压时间30秒）内压力掉到补压值时（如下图4.9吨），电机自动启动补压值设定压力值5.0吨，继续进行剩余的保压阶段。

>保压时间：不限时（N秒）任意设置，当您不需要太长时间保压时，建议时间设置少一点，可以更快泄压，更快取样。

>模具压强：根据设定的压力值、模具类型和模具尺寸，自动计算出模具承受压强。特别提醒，小规格模具要特别注意模具承压上限，切勿随

意设定压力值，以免模具损坏。

2（压力设置界面）

>其他设置：设置系统时间和脱模压力。小模具特别注意，脱模压力不宜过大；如遇大模具无法脱模时，可适当增加脱模压力，但务必要注意模具规格的变化，不要轻易设置。

如上图3（其他设置界面）

>保存和返回：当所有数据设定完毕时，点击保存按钮，进入主界面，可启动加压程序；当不需要改动数据时，可直接点击返回按钮，回到主页面。

2、启动加压：

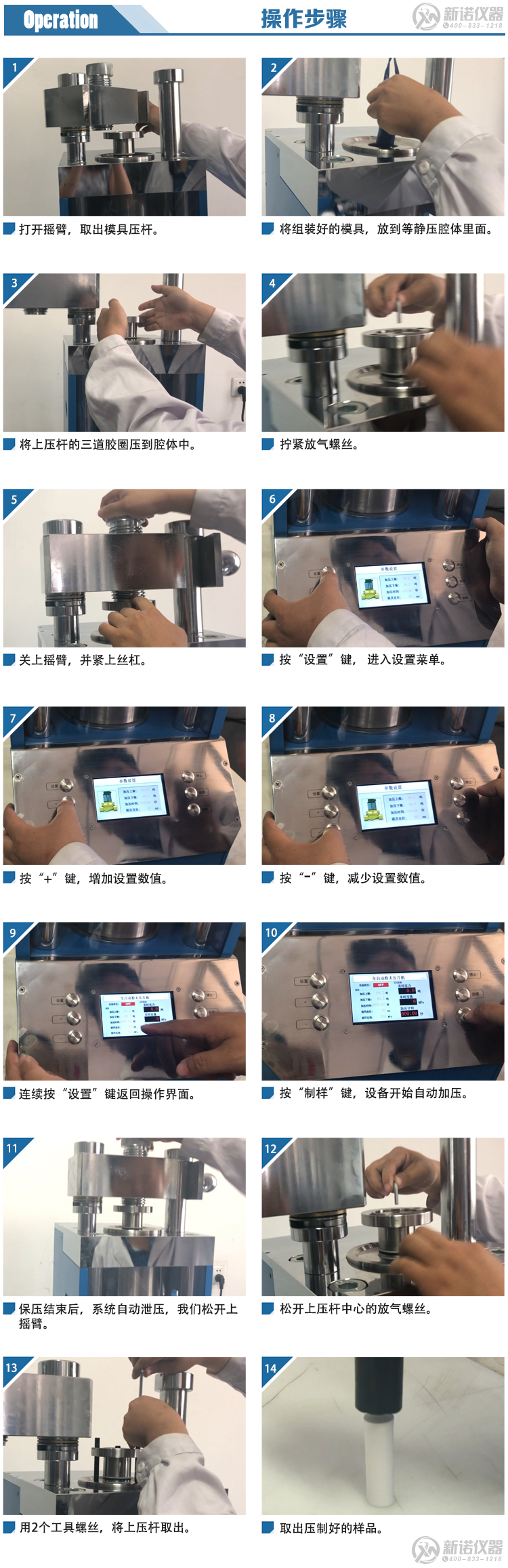

当压力设置完毕后，可点击主界面启动按钮，开始加压（加压前，务必确保正确放置模具，具体可参考下页“3”模具制样操作步骤），请关注主界面实时压力数据，和模具实际情况，及时调整机器状态；如遇紧急情况，可点击屏幕中的停止按钮，停止加压；也可直接按下机器顶部的急停开关按钮，紧急停止机器工作。

如上图4（启动加压阶段）

3、数据管理：

每次启动加压数据均自动保存，方便对比和查看，删除或清空，并可通过U盘导出。

四、保养及注意事项：

1、每次试验完毕，要及时清理机器表面残留物，特别是油缸、屏幕及电路附近的散落粉末、水迹、油污等，导电或易腐蚀材料污垢需更加注意，要及时清理保养；

2、不定期检查机器螺栓是否牢固，发现问题第一时间紧固，切不可大意；

3、长时间不用时，建议切断电源，触摸屏表面附上一层薄膜；

4、使用过程中有任何问题均可拨打我公司服务热线，由工程师电话或视频指导操作。最后，由衷的感谢您选择我公司产品，我们将尽最大努力为您提供服务，谢谢！
