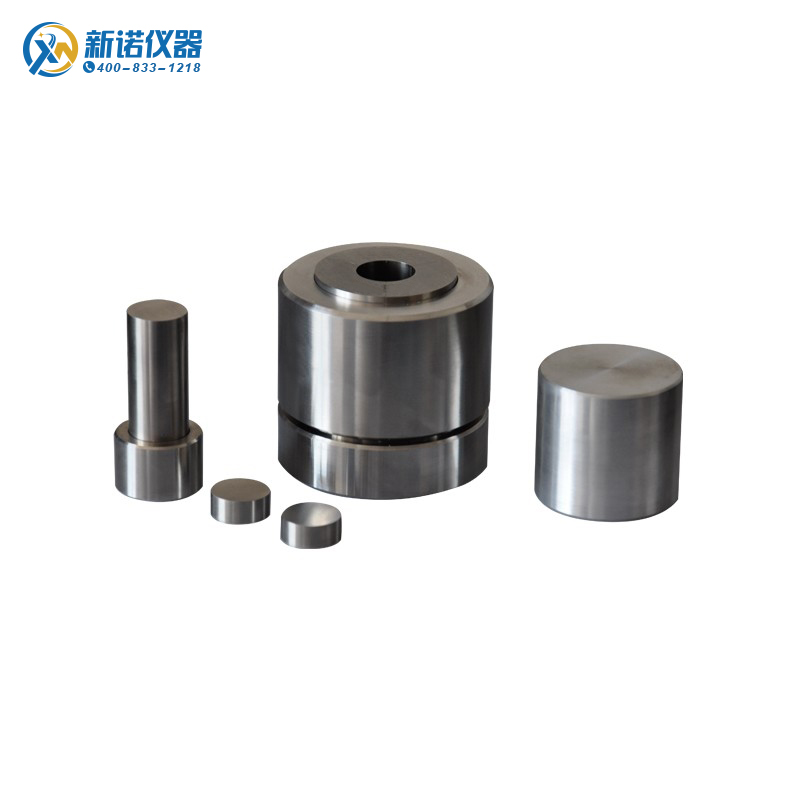

上海新诺 MJK-Y型 圆柱形开瓣模具(Ф11-20mm)

模具材质:合金工具钢Cr12MoV,压头硬度:HRC60-HRC62,腔体深度:40mm,规格:Ф11,Ф12,Ф13,Ф14,Ф15,Ф16,Ф17,Ф18,Ф19,Ф20mm等,非标定制。

售价 2500.00 立即询价

索取优惠价格请咨询客服

  • 商品型号:
    Ф11-20mm
  • 商品品牌:
  • 商品状态:
    上架
  • 更新时间:
    2020-04-04
  • 累积评价0人评价

  • 累计销量0

  • 赠送积分45800

  • 商品存在更新换代,现货情况及部分参数指标确认请联系客服

商品属性:

  • 数量:
    减少数量 增加数量   缺货



卖家:平台自营
商家名称    新诺网(XNnets.com)
客 服 QQ     QQ
客服旺旺
所在地区:
上海新诺仪器设备有限公司 天津新诺仪器科技有限公司

扫一扫,手机访问微商城

联系新诺
订购热线:021-60509080
客服QQ: QQ 390248978
客服QQ: QQ 2542514826
客服QQ: QQ 85279198
客服旺旺:
微信手机:133-2188-5117
微信手机:133-2191-5117
微信手机:188-0101-5117

微信公众号-新诺

最近上新

上海新诺 MJK-Y型Φ11-20mm圆柱形开瓣模具系列(非标定制)


一、模具概述:

圆柱形开瓣模具又称为易退模组合型模具,也是实验室比较常见的压片模具,一般是由三个内芯组合成一个圆柱形腔体,该腔体直径尺寸即是粉末样品压制成型后的尺寸,后通过圆形套筒把三个内芯套住固定为一个整体。压制完成后,通过快速拆解模具套筒即分离三个内芯,压制的粉末样品直接取样,无需经过脱模环节,避免脱模过程中对样品二次冲击导致的样品断裂断层或破损。开瓣模具主要用于压制一些不易成型或不易退膜的粉末样品。配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO₂)、氧化铝(Al₂O₃)、氧化锆(ZrO2)等各种粉末材料压制成型,并制作出各种圆形试片、柱体或其他形状进行科学分析研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替代同类进口产品。


选型指南:圆柱形易退模开瓣模具属于实验室耗材,一般由模具底座、模具内芯(三个瓣)、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成,接受非标定制各种规格,货期一般为3-20天。常用模具尺寸在Φ3-Φ40mm之间,规格有:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。


二、主要技术指标:

模具名称

MJK-Y型 圆柱形开瓣模具(Ф11-Ф20mm)

模具规格

Ф11,Ф12,Ф13,Ф14,Ф15,Ф16,Ф17,Ф18,Ф19,Ф20mm

成型样品实图

新诺模具压制试样图

压制样品形状

圆形薄片、圆柱体

模具材质

合金工具钢 Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

40mm

模具组成结构

底座,内芯,套筒,压杆、垫片,退膜套

常用尺寸

Ф12,Ф13,Ф15,Ф18,Ф20mm

对应外形尺寸

Ф50×120mm

模具重量

1.2kg

压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具

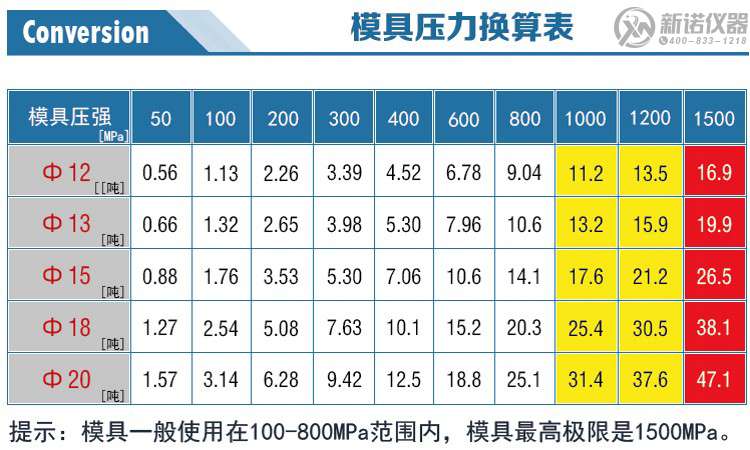

新诺圆形模具压力换算表




新诺开瓣模具操作示意图




新诺圆柱形开瓣模具操作步骤



新诺模具使用及保养
