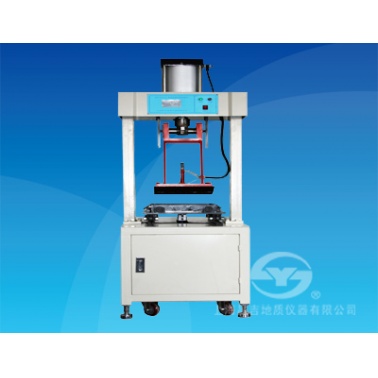

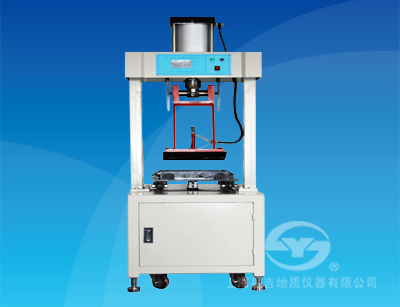

上海昌吉 SYD-0703-1型 气动车辙试样成型机

仪器概述：

    SYD-0703-1型 气动车辙试样成型机是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0703-2011《沥青混合料试件制作方法（轮碾法）》规定的要求设计制造的，主要用于车辙试验前对沥青混合料试件做碾压成型，该试件可供测定沥青混合料的高温抗车辙能力，沥青混合料配比设计的高温稳定性等沥青混合料物理力学性质试验时使用。

    本仪器集机械、电气、气压技术为一体，和同类产品相比，具有体积小、自动化程度高、功能强、操作方便等特点，是沥青混合料碾压成型的理想仪器。

一、主要技术特点：

  1、采用触摸屏控制及显示，工作参数可保存，操作简单，设定方便。

  2、试验时过程数据可以实时显示。

  3、设备具有自诊断功能，有故障码提示。

  4、气压控制碾轮压力在(0~20)kN范围内可任意调整。

  5、试模的高度可在(30~100)mm范围内可任意调整。

  6、安装试模的夹紧机构先进，安全可靠使用方便。

  7、碾轮温度可根据试验要求任意设定，温控范围宽、精度高、稳定性好，采用PWM调制方式进行温度PID控制，当前温度可实时显示。

  8、碾压成型试件分两个过程，每个过程都可自动完成，减少操作步骤，基本做到一键完成。

  9、碾压压力控制精确，并可以在碾压过程中实时显示当前压力值。

二、主要技术参数及指标：

  1、碾轮半径：                         500 mm，宽度为300 mm。

  2、碾轮压实线荷载控制范围：  (200~700)N/㎝（可任意调整，出厂前调整到300 N/㎝）。

  3、碾轮压实线荷载控制精度：  ±3 N/㎝ 。

  4、碾轮温度控制范围：            (室温~200) ℃。

  5、碾轮温度控制精度：            ±5 ℃ 。

  6、碾压速度：                         6次/min ±0.5次/min。

  7、碾压次数：                         软件可设置，默认为P1：4次；P2：12次

  8、试模规格：                         300 mm ×300 mm ×（30~100）mm。

  9、外型尺寸：                        1200㎜×700mm×2000㎜（长×宽×高）。

  10、整机重量：                      350kg。

  11、工作气源：                      压力 0.7Mpa，排气量 40L/min。

  12、工作电源：                      AC380V、50Hz ，3.0kW（三相四线制、黄绿线为零线）。

三、SYD-0703-1型 气动车辙试样成型机配套清单（出厂标配）

四、SYD-0703-1气动车辙试样成型机安装所需试剂、器材

说明：

1、仪器安装所需试剂、器材由用户自备。

2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

3、使用本仪器前应仔细阅读使用说明书及行业标准。

SYD-0703-1型气动车辙试样成型机调试规程和使用说明书

一、安全警告

1、本仪器是安全可靠的仪器，上海昌吉地质仪器有限公司不能预测各种不正确的操作或未说明的使用可能产生的错误或事故。因此，在本说明书中没有提到的特殊的操作，请先向上海昌吉地质仪器有限公司售后服务部咨询是否可以使用。

2、每次工作前检查导轨上是否有异物，应保持清洁，并涂有润滑油。

3、成型机运转时，不要触摸运动部分；不要穿宽松衣物或戴首饰，小心刮碰，以免造成人身伤害。

4、排除机械故障拆卸外壳时,一定要切断电源。

5、本仪器必须要有安全接地地线,以保证操作者安全。

6、操作仪器时要确保支撑脚完全着地。

7、若有异常情况发生时，请立即切断电源及时与我所联系。

二、注意事项

1、使用本仪器前一定要仔细阅读使用说明。尤其是安全操作说明更为重要。

2、在操作此仪器时要把使用说明书放在容易找到的地方。

3、本说明书包含了使用本仪器时重要的安全说明，必要安全警告，基本参数设置，常见问题解答和完整的操作过程。

4、不阅读使用说明书，盲目使用仪器可能造成仪器或人身的伤害。

5、标注的注意事项必须注意，以便能够正常操作仪器。

三、设备的初次安装调试

（一）拆包检查

1、检查包装箱是否完整，是否有破损，如有破碎请立即与本公司联系。

2、打开包装箱后，检查一下仪器各部分是否完整，仪器的配附件、装箱文件和资料是否完好无损，是否齐全，如有损坏或缺件，请立即与本公司联系。

3、拆包组装

拆开所有的运输固定支架，把设备从木板上取下。

注意：

⑴ 仪器较重拆装时一定要小心，以免造成人身伤害或仪器损伤。

⑵ 产品运输包装箱要妥善保管，以便以后运输时使用。

⑶ 将设备移动到固定的位置上，调整四个地脚确保仪器无晃动，基本保持水平。

⑷ 设备不要紧贴墙面应留出维修空间。

（二）电路和气路连接

1、将电源接好。设备所需要电源为380V动力电，连线方式为三相四线，其中黄绿线为零线，电源线接头如图。接好后应用表测量确认安装无误。

2、将气源接好。设备所需要的气源为0.7Mpa高压气。所用气管外部直径为￠12mm，接口见图2的气路结构图。

（三）开机调试

1、按下船型开关到“开”的位置，按下的5秒钟内，蜂鸣器有一声提示声音，加温指示灯亮一次，随后都关闭。

2、显示屏到开机界面（详见第六节：1、开机界面）

3、点任意位置， 显示屏到工作界面（详见第六节：2、工作界面），通过此小节的说明进行下面几个部分的测试。

测试辗瓦上升、下降动作是否正常。

测试小车动作是否正常。

测试计数开关是否正常。

测试压力显示值是否正常。

四、仪器保养与维护

（一）定期调整

SYD-0703-1型 气动车辙试样成型机使用一段时间后需要进行压力和温度的矫正，确保试验时辗瓦对试件的压力准确性和辗瓦本身温度的准确，这样可以最大限度的确保试件符合规范的要求。

1、压力的矫正方法

⑴在辗瓦的正下方（小车正上方）放置合适高度的金属垫块。将3000Kg量程的压力传感器至于垫块上方。

⑵ 打开“电源开关”给设备加电，调整到“工作界面”，点击【辗瓦下降】，待压力传感器的显示值稳定后，通过压力传感器的读数，判断是否为实验时要求的值，标准实验为9000N,相当于918Kg。

⑶ 如果压力传感器的值不为918Kg，则调整压力调节阀，使压力传感器的读数为918Kg，调整后点【辗瓦上升】。

⑷ 重复2、3操作，连续3次后，把压力调节阀调至zui佳状态，符合实验的压力要求。

2、温度的矫正方法

⑴ 把“参数调整”界面中的【温度设定】值设定为实验时的目标温度，【温度偏差】值设为0。

⑵ 取量程为200度的温度传感器贴到辗瓦下表明，到“工作界面”点【控温】，开始对辗瓦进行控温操作，一个小时后，观察温度传感器的读数并做记录，同时把“工作界面”中显示的温度也做记录，分别找出实际温度的最值和显示温度的最值。

⑶ 综合实际温度和显示温度的值，取其偏差，把显示温度值减去实际温度值所得的值，填入“温度偏差”内即可。即  温度偏差 = 温度显示值-温度实测值。

注意：此值最小为0，若小于0，则可能有其他故障点。

（二）仪器维护

SYD-0703-1型 气动车辙试样成型机只需要定期检查空气过滤阀的油杯是否为空即可，当油杯为空时要及时加油，建议用油: ISO VG 32 (或相当的)。

五、注意事项

1、每次试验后应及时清理承载车和机器上散落的混和料渣屑。

2、各轴承和活动部位应经常加注润滑油脂。

3、每次工作前检查小车轨道上是否有异物，应保持清洁。

4、小车运行时，手不要伸进小车，不要用手摸碾轮，小心刮碰、烫伤，造成人员伤害。

警告：仪器工作时，手不能伸进运动部件，防止发生伤害事故！

5、排除机械故障时，一定要断电。

6、电源插座应有接地端，以保证本仪器的外壳安全接地，确保操作安全。

7、380V电源接线时，应注意三相电源线的接线位置；若扭动控制板上碾轮旋钮到“降”的位置，碾轮下行，表示接线方向正确；否则，应立即改变电源线的接线位置，以免损坏仪器。

警告：仪器出现故障时应立即切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外。
