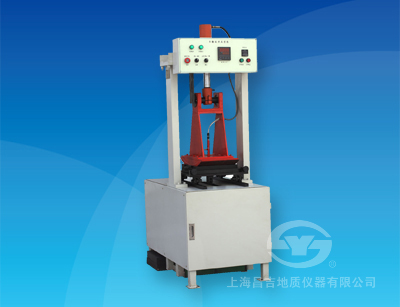

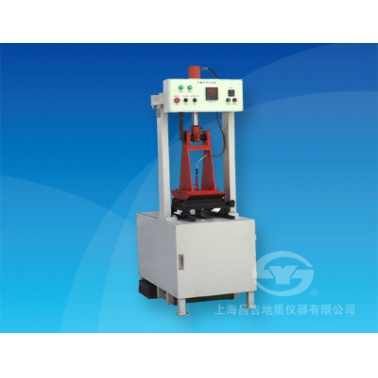

上海昌吉 SYD-0703型 车辙试样成型机（液压式）

仪器概述：

    SYD-0703型 车辙试样成型机是根据中华人民共和国行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0703-2011《沥青混合料试件制作方法（轮碾法）》规定的要求设计制造的，主要用于车辙试验时对沥青混合料试验做碾压成型，也适用于沥青混合料其它物理、力学性能试验的碾轮法试样制作。

一、主要技术特点

  1、碾轮压力在0kN～20kN范围内，可任意调整，精度小于0.1kN。

  2、试模高度可在30㎜～100mm的范围内选择。

  3、安装试模的夹紧机构先进，使用方便，安全可靠。

  4、试模安装在小车上后，能自动对中。

  5、点动小车，可以让小车停到任意位置。

  6、小车的碾压次数可任意设定，并可随时记录碾压次数，当实际碾压次数达到设定值后，碾压自动停止。

  7、碾压温度根据试验要求可任意设定，当实际温度达到设定温度后，自动停止加温，温度数值有准确显示。

  8、具有安全控制设计，在控制箱上有急停开关，应急时关闭此开关可以立即停止所有在运行的动作。

二、主要技术参数及指标

  1、碾轮规格：                       半径500mm，宽度300mm

  2、碾轮压实荷载控制范围： （200-700）N/cm（可任意调整出厂前调整为300N/cm）

  3、碾轮压实荷载控制精度：  ±3N/cm

  4、碾轮温度控制范围：        （室温-200）℃

  5、碾轮温度控制精度：          ±3℃

  6、碾压频率：                       （12±1）次/min

  7、试模规格：                        300mm×300mm×（30㎜～100mm）

  8、外型尺寸：                        1216㎜×640mm×1750㎜（长×宽×高）

  9、整机重量：                        500kg

  10、工作电源：                      AC380V、50Hz，3000W（三相四线制、带零线）。

三、SYD-0703车辙试样成型机仪器配套清单（出厂标配）

四、SYD-0703型 车辙试样成型机安装所需试剂、器材

说明：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。
