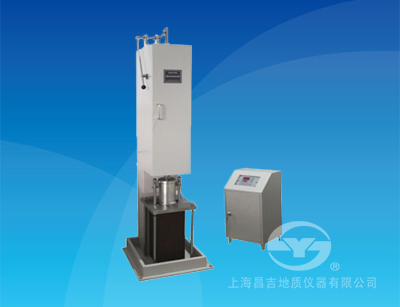

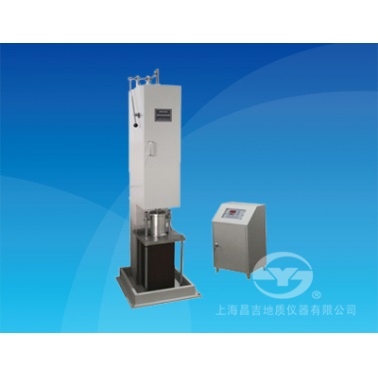

上海昌吉 SYD-0702型 马歇尔电动击实仪

仪器概述：

    SYD-0702型 马歇尔电动击实仪是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0702-2011《沥青混合料试件制作方法（击实法）》所规定的要求设计制造的。

    本仪器为标准击实仪，适用于标准马歇尔试验、间接抗拉试验（劈裂法）等所使用的Φ101.6mm×63.5mm圆柱体试件的成型。

一、主要技术特点

  1、本仪器为落地式结构，由机械锤击与电气控制箱两部分组成，机械锤击传动机构由电机、减速机、链条驱动。SYD-0702型可做101.6㎜试验样，SYD-0702A可做152.4㎜试样。

  2、电气路控制箱采用单片微处理器技术，控制面板由彩色液晶触摸屏组成，设计先进，操作方便。

  3、通过电气控制箱可预置击实次数和停机延时时间。击实次数可在（0～999）范围内任意选择和设置。仪器可按事先设定的击实次数自动击实，自动停止，自动切断电源，并关闭电机，可保证停在方便提锤装卸的位置。

  4、设计有人性化的手动提锤功能，使提锤操作省力，便捷、安全，给操作者带来方便。

  5、采用压圈固定试模套的机构，解决试模固定问题，使试模不易移动，更加稳固，减少实验误差。

  6、设有安全操纵杆，当试模正在装入或取出时可使击实压头不能落下。

二、主要技术参数及指标

  1、重锤：              4536g±9g；

  2、重锤落差：        457.2mm±1.5mm；

  3、试模：              101.6㎜；

  4、击实速度：        60次±5次)/分钟；

  5、击实次数：        (0~999)次；

  6、木块击实座：    457mm×200mm×200mm；

  7、混凝土底座：    120mm×460mm×480mm；

  8、电源电压：        AC（220±10%）V 50Hz；

  9、电动机功率：    370W；

  10、外形尺寸：      主机：540mm×540mm ×1790mm（长×宽×高）；

                               控制箱：400mm（正面）×330mm×700mm（长×宽×高）；

  11、整机重量：      约180kg。

三、选购件

  1、试件专用脱模器

  2、沥青混合料拌和机：SYD-F02-20自动混合料拌合机（推荐）。

四、SYD-0702 马歇尔电动击实仪配套清单（出厂标配）

五、SYD-0702 马歇尔电动击实仪安装所需试剂、器材

说明：

  1、仪器安装所需试剂、器材由用户自备。

  2、对于有毒、有害试剂的使用、处理和保管，请按相关的规定执行。

  3、使用本仪器前应仔细阅读使用说明书及行业标准。
